姿态估计

姿态估计（Pose Estimation）是定位图像或视频中人体关键点（关节、眼睛、耳朵等）位置的任务。它是动作识别、运动分析、AR 交互的基础技术。从 2016 年的 OpenPose 到今天的 MediaPipe 实时方案，姿态估计已从学术研究走向手机端实时运行。前置阅读：CNN 卷积网络、目标检测 YOLO。

核心直觉

把姿态估计想象成画火柴人：

• 2D 姿态估计 = 在照片上画火柴人——标出每个关节的二维坐标 (x, y)，连成骨架。关节越准，火柴人越像真人。
• 3D 姿态估计 = 雕塑家捏泥人——不仅知道关节在画面上的位置，还知道离镜头多远 (x, y, z)，还原出三维人体。
• 多人姿态估计 = 在拥挤的操场上给每个人画火柴人——先区分谁是谁，再分别画骨架。

关键点之间不是孤立的：知道肩膀和肘部的位置，手腕的位置大概率在延长线上——这种骨骼先验（Skeleton Prior）是姿态估计的核心线索。人体骨骼遵循运动学约束：骨骼长度恒定、关节角度有物理极限、相邻关键点的相对位置遵循人体拓扑结构。

原理详解

2D 姿态估计的两大路线

**热力图回归（Heatmap Regression）**是主流方法。对每个关键点，网络输出一张与原图分辨率相近（或下采样 1/4、1/2）的热力图，每个像素值表示”该关键点落在这里的概率”。最终关键点坐标取热力图峰值：

热力图回归流程:
  输入图像 → CNN Backbone → 特征图 → 逐关键点 1×1 卷积 → K 张热力图

  关键点 k 的坐标:
    (x_k, y_k) = argmax_{(x,y)} Heatmap_k(x, y)

  热力图目标 (Ground Truth) 生成:
    以真实关键点 (x_k, y_k) 为中心，生成 2D 高斯分布:
    GT(x, y) = exp(-((x - x_k)² + (y - y_k)²) / (2σ²))
    σ 通常取 2-3 像素——越远离真实点，目标值越接近 0

  训练损失:
    L = MSE(predicted_heatmap, GT_heatmap)
    或 L = KL 散度 (predicted || GT)

优点是对遮挡和复杂姿态鲁棒（一个点模糊时热力图会弥散，取峰值仍可定位），缺点是需要输出多通道特征图，计算量大。

**直接坐标回归（Direct Regression）**直接让网络输出每个关键点的 (x, y) 坐标值。更简单更快，但精度通常不如热力图，且对遮挡不够鲁棒。MediaPipe 用的是这种路线——为了极致的速度。

两种路线的本质区别：热力图是空间分布建模（输出的是空间上的概率场），坐标回归是点估计（直接回归数值）。空间分布天然携带不确定性信息——热力图的双峰意味着”可能在这里也可能在那里”，而坐标回归只能输出一个确定值。

热力图后处理：Dark 解码

直接用 argmax 取热力图峰值存在亚像素精度问题——输出的坐标只能在像素网格点上，精度被限制在 1 像素以内。Dark（Distribution-Aware Coordinate Representation）解码利用热力图峰值周围的分布做亚像素精细化：

Dark 解码原理:
  设热力图峰值位置为 m，其相邻像素为 m-1 和 m+1

  修正后的坐标:
    x_refined = m + 0.5 * (H(m-1) - H(m+1)) / (H(m-1) - 2*H(m) + H(m+1))

  直觉: 峰值左边比右边"高"说明真实峰在 m 偏左 → 用二阶差分修正
  效果: 在 COCO 基准上可提升 1-2 AP，几乎是免费的精度提升

关键方法

方法	核心创新	特点
OpenPose	Part Affinity Field (PAF)：学习关节之间的方向场来关联关键点到同一个人	多人姿态估计里程碑
HRNet	保持高分辨率特征不降采样，多分辨率并行融合	精度最高，2D 姿态 SOTA
MediaPipe	轻量 CNN + 直接坐标回归，端到端实时	手机端 30fps，Google 出品
HigherHRNet	自底向上，高分辨率热力图	多人场景精度高
Poseformer	Transformer 对时空序列建模	视频姿态估计
DEKR	逐关键点回归（Dense Regression），自底向上	多人 3D 姿态
RTMPose	RTMDet 检测器 + 高效姿态网络	2023 年实时高精度方案

OpenPose 的 PAF（部件亲和场）

OpenPose 是多人姿态估计的开创者。它的核心思想是 PAE/PAF（Part Affinity Field，部件亲和场）：

1. 检测所有关键点：用 CNN（VGG backbone）预测每个关节类型的热力图，得到全图所有关键点候选。

2. 学习骨骼方向场：对每条骨骼（如肘→腕），训练一个 2D 向量场，表示该骨骼的方向和位置。

   PAF 的数学定义:
     对骨骼 (j1 → j2)，在骨骼覆盖的每个像素 p 上:
       L_c(p) = v    （v 是从 j1 指向 j2 的单位向量）
     不在骨骼上的像素:
       L_c(p) = 0

   匹配分数:
     对候选关键点对 (d_j1, d_j2)，沿连线积分:
       E = ∫_0^1 L_c(p(s)) · (d_j2 - d_j1) / ||d_j2 - d_j1|| ds
     p(s) = (1-s)·d_j1 + s·d_j2 是连线上的点
     E 越大 → 方向场与连线方向越一致 → 越可能属于同一个人

3. 二分图匹配：用 PAF 方向场的一致性，把属于同一个人的关键点匹配成骨架——解决”哪个肘连哪个腕”的归属问题。对每种骨骼类型（如左肘→左腕）独立做二分图最大权匹配（Hungarian 算法）。

HRNet（高分辨率网络）

传统 CNN（如 ResNet）不断降采样（224→112→56→28→14→7）再恢复，高分辨率信息在降采样过程中被丢失。对于姿态估计这种需要精确空间定位的任务，这是致命的。HRNet 的创新是并行多分辨率：

HRNet 架构:

  Stage 1: 单条高分辨率分支（1/4 分辨率）
    │
  Stage 2: 新增 1/8 分辨率分支（两条并行）
    │ ←── 跨分辨率融合：多尺度→高分辨率，高分辨率→多尺度
    │
  Stage 3: 新增 1/16 分辨率分支（三条并行）
    │ ←── 跨分辨率融合
    │
  Stage 4: 新增 1/32 分辨率分支（四条并行）
    │ ←── 跨分辨率融合
    │
  输出: 从最高分辨率分支输出热力图

  跨分辨率融合方式:
    低→高: 上采样（双线性插值）+ 1×1 卷积（调整通道数）
    高→低: 3×3 卷积（stride=2 降采样）+ 通道调整
    四条分支的特征图加在一起 → 每条分支都得到全尺度信息

HRNet 始终保持一条全分辨率分支，低分辨率分支提供语义信息，高分辨率分支保留空间细节——最终输出的热力图质量远超 ResNet 主干。HRNet 之后也成为语义分割、人脸对齐等密集预测任务的通用主干。

HRNet 的训练细节

训练配置 (HRNet-W32, COCO Keypoint):
  - Backbone: HRNet-W32（32 表示高分辨率分支的通道数）
  - 输入分辨率: 256 × 192（常见配置）
  - 数据增强:
      • 随机旋转 (±30°)
      • 随机缩放 (0.75 ~ 1.25)
      • 随机水平翻转 (注意左右关键点要交换！)
      • 随机颜色抖动 (亮度、对比度、饱和度)
      • 随机遮挡增强 (Random Erasing / Cutout)
  - 损失函数: OKS-based Loss
      OKS (Object Keypoint Similarity) 是姿态估计的标准评估指标:
      OKS = Σ exp(-d_i² / (2·s²·k_i²)) / Σ δ(v_i > 0)
      其中 d_i 是预测关键点与真实点的欧氏距离，s 是目标尺度，
      k_i 是每个关键点类型的容忍常数（眼、鼻比肩、髋更难定位 → k 更小）
  - 优化器: Adam, lr=1e-3
  - 学习率调度: Warmup (500 epoch) + Cosine Annealing
  - 训练: 210 epochs，batch_size=128

3D 姿态估计

从 2D 提升到 3D 有两条路：

• 2D→3D 提升（Lifting-based）：先用 2D 模型得到关键点坐标，再用一个小网络（MLP 或 Transformer）推断深度。代表方法如 PoseFormer、SimpleBaseline。优点是可以利用海量 2D 标注，缺点是 2D→3D 是病态问题（多个 3D 姿态可以投影到同一 2D）。

  PoseFormer 的 3D 提升原理:
    输入: 连续 T 帧的 2D 关键点序列 (T × 17 × 2)
    → 线性嵌入到高维空间 (T × 17 × D)
    → Spatio-Temporal Transformer:
        空间注意力: 关键点之间互相注意（建模骨骼约束）
        时间注意力: 不同帧之间互相注意（利用时序平滑性）
    → 输出: 中心帧的 3D 关键点 (17 × 3)

• 直接 3D 回归：直接从图像回归 3D 坐标，需要 3D 标注数据（如 Human3.6M 数据集）。端到端但依赖昂贵的 3D MoCap 标注。

• SMPL 人体模型：参数化人体模型（Skinned Multi-Person Linear model），用少量参数（姿态参数 72 维 = 24 个关节 × 3 轴旋转 + 体型参数 10 维）控制一个可微分的 3D 人体网格。可以恢复出完整人体表面，而不仅仅是关键点。

  SMPL 参数:
    姿态参数 θ: 72 维 (24 个关节 × 3 轴旋转角度)
      控制关节弯曲——每个关节用一个轴角（Axis-Angle）表示
    体型参数 β: 10 维 (PCA 系数)
      控制高矮胖瘦——前几个主成分解释了大部分体型变化

  SMPL 前向过程:
    1. 用 θ 变换 24 个关节的朝向 → 得到 posed skeleton
    2. 用 posed skeleton 对蒙皮权重做线性混合蒙皮（LBS）:
       v'_i = Σ_j w_j(v_i) · (R_j · (v_i - t_j) + t_j)
       w_j(v_i) 是顶点 v_i 受关节 j 影响的权重
    3. 输出: 6890 个顶点的人体网格 (Mesh)

手部姿态估计

手部有 21 个关键点（每根手指 4 个关节 × 5 指 + 手腕）。手部姿态估计的特殊挑战：

• 手指细小：在普通分辨率图像中，一根手指只有几个像素宽，关键点间距极小。
• 自遮挡严重：不同视角下手指数互相遮挡，从正面看可能只看到掌心和指尖。
• 姿态空间大：手指组合的自由度极高（21 个关键点 × 3 维 = 63 维空间），难以完全覆盖训练。

MediaPipe Hand 和 FrankMocap 是常用方案。手部姿态是手势识别、手语翻译、AR 手部特效的基础。2023 年后，基于 Transformer 的手部姿态估计（如 HandFormer）在手物交互（Hand-Object Interaction）场景中取得显著进展。

动作识别

将时序上的姿态序列送入时序模型（RNN/LSTM 或 Transformer），可以识别”走路""挥手""坐下”等动作。相比直接用 RGB 视频做动作识别，姿态序列更轻量且对背景不敏感。

基于姿态的动作识别流程:
  输入: 视频帧序列 (T 帧)
    │
    ├─ 逐帧姿态估计: 每帧得到 (17 或 25 个关键点 × 2D/3D 坐标)
    │  → 姿态序列 (T × K × 2)
    │
    ├─ 时序建模:
    │    ├─ TCN (Temporal Convolutional Network): 时间维卷积
    │    ├─ Transformer: 自注意力捕捉长程时序依赖
    │    └─ ST-GCN (Spatio-Temporal Graph Convolutional Network):
    │         把人体骨骼表示为图（关节=节点，骨骼=边）
    │         在图上做时空卷积——天然适合骨骼拓扑
    │
    └─ 输出: 动作类别 (走路/跑步/跳跃/...)

ST-GCN（Spatio-Temporal Graph Convolutional Network，时空图卷积网络）是骨骼动作识别的主流方法。它把人体骨骼定义为一个图（Graph）：关节是节点，骨骼连接是边，在时空两个维度上做图卷积——空间维聚合相邻关节信息，时间维聚合相邻帧信息。

COCO 格式 17 个人体关键点：鼻、左眼、右眼、左耳、右耳、左肩、右肩、左肘、右肘、左腕、右腕、左髋、右髋、左膝、右膝、左踝、右踝。

关键点连通关系定义了人体骨骼拓扑：

COCO 骨骼连接 (17 个关键点之间的 19 条边):
  面部:    鼻—左眼, 鼻—右眼, 左眼—左耳, 右眼—右耳
  上肢左:  左肩—左肘, 左肘—左腕
  上肢右:  右肩—右肘, 右肘—右腕
  躯干:    左肩—右肩, 左肩—左髋, 右肩—右髋, 左髋—右髋
  下肢左:  左髋—左膝, 左膝—左踝
  下肢右:  右髋—右膝, 右膝—右踝

这些连接关系构成一个图（Graph），是 ST-GCN 等图卷积网络的输入拓扑

COCO 17 关键点骨架可视化

下面用 matplotlib 绘制 COCO 17 个关键点及其骨骼连接，直观展示人体拓扑结构。不同颜色代表不同身体部位（面部、躯干、四肢），每个关键点标注了索引编号和名称。

import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
import numpy as np
from matplotlib.lines import Line2D

# ── COCO 17 keypoints (name, x, y) — a clean, realistic humanoid pose ──
keypoints = {
    "nose":            (0.50, 0.88),
    "left_eye":        (0.46, 0.92),
    "right_eye":       (0.54, 0.92),
    "left_ear":        (0.40, 0.89),
    "right_ear":       (0.60, 0.89),
    "left_shoulder":   (0.34, 0.74),
    "right_shoulder":  (0.66, 0.74),
    "left_elbow":      (0.22, 0.58),
    "right_elbow":     (0.78, 0.58),
    "left_wrist":      (0.14, 0.42),
    "right_wrist":     (0.86, 0.42),
    "left_hip":        (0.40, 0.46),
    "right_hip":       (0.60, 0.46),
    "left_knee":       (0.37, 0.26),
    "right_knee":      (0.63, 0.26),
    "left_ankle":      (0.35, 0.06),
    "right_ankle":     (0.65, 0.06),
}

kp_names = [
    "nose", "left_eye", "right_eye", "left_ear", "right_ear",
    "left_shoulder", "right_shoulder", "left_elbow", "right_elbow",
    "left_wrist", "right_wrist", "left_hip", "right_hip",
    "left_knee", "right_knee", "left_ankle", "right_ankle",
]

# ── COCO skeleton connections (index pairs) ──
edges = [
    (0, 1), (0, 2), (1, 3), (2, 4),         # face
    (5, 6), (5, 7), (7, 9),                   # left arm
    (6, 8), (8, 10),                          # right arm
    (5, 11), (6, 12), (11, 12),               # torso
    (11, 13), (13, 15),                       # left leg
    (12, 14), (14, 16),                       # right leg
]

# Color groups for body parts
face_color, torso_color = "#E91E63", "#2196F3"
left_arm_color, right_arm_color = "#4CAF50", "#FF9800"
left_leg_color, right_leg_color = "#9C27B0", "#00BCD4"

edge_colors = {
    (0,1): face_color, (0,2): face_color, (1,3): face_color, (2,4): face_color,
    (5,6): torso_color, (5,11): torso_color, (6,12): torso_color, (11,12): torso_color,
    (5,7): left_arm_color, (7,9): left_arm_color,
    (6,8): right_arm_color, (8,10): right_arm_color,
    (11,13): left_leg_color, (13,15): left_leg_color,
    (12,14): right_leg_color, (14,16): right_leg_color,
}
kp_colors = [face_color]*5 + [torso_color]*2 + [left_arm_color, right_arm_color,
    left_arm_color, right_arm_color, torso_color, torso_color,
    left_leg_color, right_leg_color, left_leg_color, right_leg_color]

fig, ax = plt.subplots(figsize=(9, 5.5))
ax.set_facecolor("#FAFAFA")

# Draw skeleton edges
for (i, j) in edges:
    x_vals = [keypoints[kp_names[i]][0], keypoints[kp_names[j]][0]]
    y_vals = [keypoints[kp_names[i]][1], keypoints[kp_names[j]][1]]
    ax.plot(x_vals, y_vals, color=edge_colors[(i, j)], linewidth=4,
            solid_capstyle="round", zorder=1, alpha=0.85)

# Draw keypoints as circles
xs = [keypoints[n][0] for n in kp_names]
ys = [keypoints[n][1] for n in kp_names]
ax.scatter(xs, ys, c=kp_colors, s=180, zorder=2, edgecolors="white", linewidths=1.5)

# Label each keypoint
label_offsets = {
    "nose":(0,-0.055),"left_eye":(0,0.035),"right_eye":(0,0.035),
    "left_ear":(-0.055,0),"right_ear":(0.055,0),
    "left_shoulder":(-0.055,0.025),"right_shoulder":(0.055,0.025),
    "left_elbow":(-0.055,0),"right_elbow":(0.055,0),
    "left_wrist":(-0.055,0),"right_wrist":(0.055,0),
    "left_hip":(-0.055,0),"right_hip":(0.055,0),
    "left_knee":(-0.055,0),"right_knee":(0.055,0),
    "left_ankle":(-0.055,0),"right_ankle":(0.055,0),
}
for idx, name in enumerate(kp_names):
    x, y = keypoints[name]
    dx, dy = label_offsets[name]
    ax.annotate(f"{idx}: {name}", (x+dx, y+dy), fontsize=7.5,
                ha="center", va="center", fontstyle="italic", color="#333333")

# Legend
legend_elements = [
    Line2D([0],[0], marker='o', color='w', markerfacecolor=face_color, markersize=10, label='Face'),
    Line2D([0],[0], marker='o', color='w', markerfacecolor=torso_color, markersize=10, label='Torso'),
    Line2D([0],[0], marker='o', color='w', markerfacecolor=left_arm_color, markersize=10, label='Left Arm'),
    Line2D([0],[0], marker='o', color='w', markerfacecolor=right_arm_color, markersize=10, label='Right Arm'),
    Line2D([0],[0], marker='o', color='w', markerfacecolor=left_leg_color, markersize=10, label='Left Leg'),
    Line2D([0],[0], marker='o', color='w', markerfacecolor=right_leg_color, markersize=10, label='Right Leg'),
]
ax.legend(handles=legend_elements, loc='upper left', fontsize=8, framealpha=0.9, ncol=2)

ax.set_xlim(-0.05, 1.05); ax.set_ylim(-0.05, 1.05)
ax.invert_yaxis(); ax.set_aspect('equal')
ax.set_xlabel("X", fontsize=9); ax.set_ylabel("Y", fontsize=9)
ax.set_title("COCO 17-Keypoint Human Skeleton Topology",
             fontsize=12, fontweight="bold", pad=12)
ax.grid(True, alpha=0.2, linestyle='--')
plt.tight_layout()
plt.savefig("pose-estimation-keypoints.png", dpi=180, bbox_inches="tight", facecolor="white")

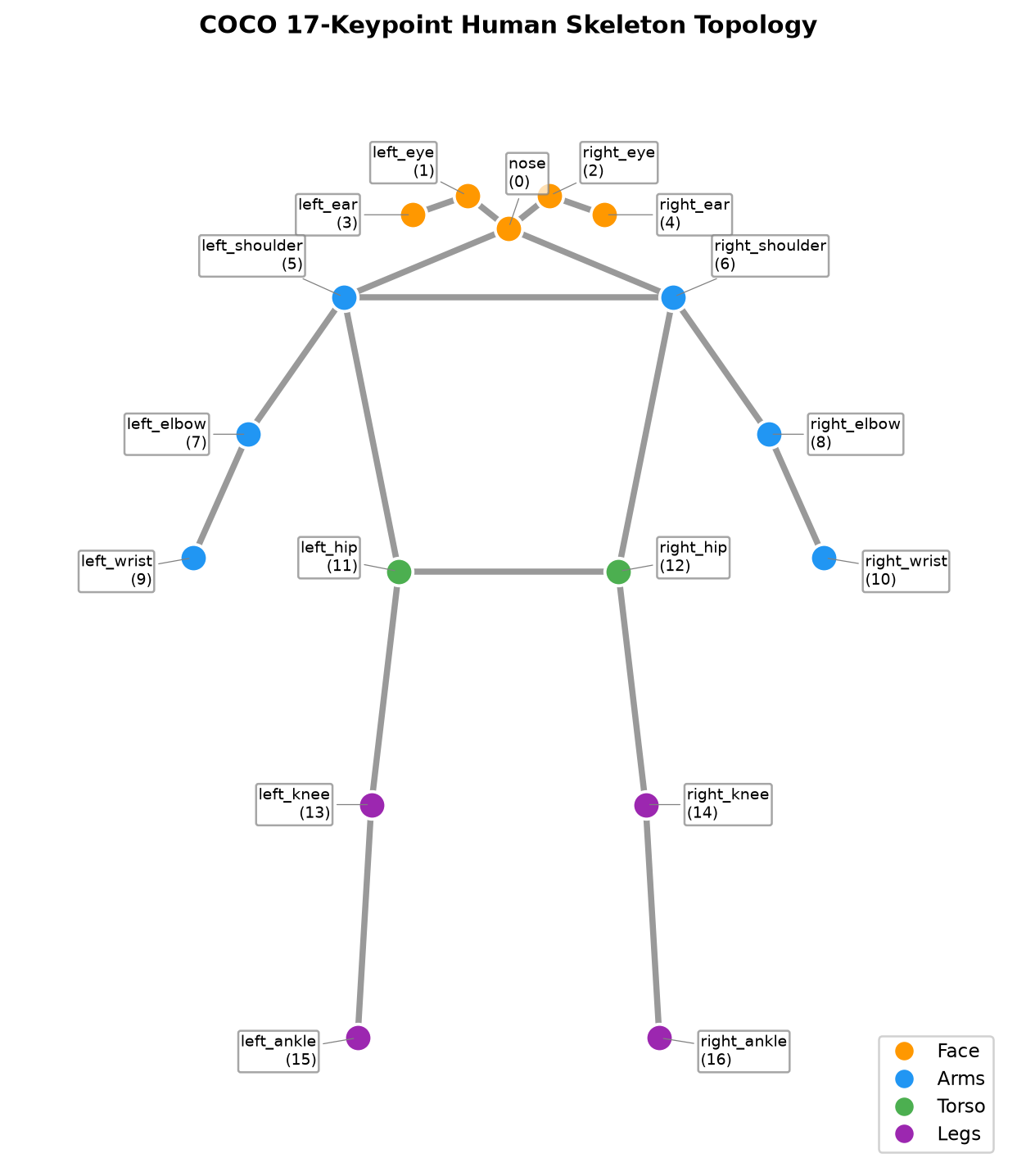

COCO 17 关键点骨架可视化

下图将 COCO 17 个关键点及 19 条骨骼连接以火柴人形式可视化，按身体部位用不同颜色标注，帮助理解人体拓扑结构。

import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
import numpy as np

names = ["nose", "left_eye", "right_eye", "left_ear", "right_ear",
         "left_shoulder", "right_shoulder", "left_elbow", "right_elbow",
         "left_wrist", "right_wrist", "left_hip", "right_hip",
         "left_knee", "right_knee", "left_ankle", "right_ankle"]

kpts = np.array([
    [0.0, 0.0], [-0.15, -0.12], [0.15, -0.12], [-0.35, -0.05], [0.35, -0.05],
    [-0.6, 0.25], [0.6, 0.25], [-0.95, 0.75], [0.95, 0.75],
    [-1.15, 1.2], [1.15, 1.2], [-0.4, 1.25], [0.4, 1.25],
    [-0.5, 2.1], [0.5, 2.1], [-0.55, 2.95], [0.55, 2.95],
])

skeleton = [(0,1),(0,2),(1,3),(2,4),(5,7),(7,9),(6,8),(8,10),
            (5,6),(5,11),(6,12),(11,12),(11,13),(13,15),(12,14),(14,16)]

face = {0,1,2,3,4}; arms = {5,6,7,8,9,10}
torso = {11,12}; legs = {13,14,15,16}
color_map = {0:"#FF9800", 1:"#2196F3", 2:"#4CAF50", 3:"#9C27B0"}

def part_color(idx):
    if idx in face: return "#FF9800"
    if idx in arms: return "#2196F3"
    if idx in torso: return "#4CAF50"
    return "#9C27B0"

fig, ax = plt.subplots(figsize=(7, 9))
for i, j in skeleton:
    ax.plot([kpts[i,0], kpts[j,0]], [kpts[i,1], kpts[j,1]],
            color="#555", linewidth=3, solid_capstyle="round", alpha=0.6)
for idx in range(17):
    ax.scatter(kpts[idx,0], kpts[idx,1], c=part_color(idx),
               s=180, zorder=2, edgecolors="white", linewidths=1.5)
    ax.annotate(names[idx], (kpts[idx,0], kpts[idx,1]),
                fontsize=7, ha="center",
                bbox=dict(boxstyle="round,pad=0.1", facecolor="white",
                          edgecolor="gray", alpha=0.7))

ax.set_title("COCO 17-Keypoint Human Skeleton Topology",
             fontsize=12, fontweight="bold")
ax.set_aspect("equal")
ax.set_xlim(-1.8, 1.8)
ax.set_ylim(3.4, -0.6)
ax.axis("off")
plt.tight_layout()
plt.savefig("pose-estimation-keypoints.png", dpi=180,
            bbox_inches="tight", facecolor="white")

动手实践

使用 MediaPipe 做姿态估计

import cv2
import mediapipe as mp  # pip install mediapipe

mp_pose = mp.solutions.pose
mp_drawing = mp.solutions.drawing_utils

# BlazePose 配置: 33 个关键点 (比 COCO 17 更丰富，含手部/脚部细节)
pose = mp_pose.Pose(
    static_image_mode=False,      # 视频流模式（利用时序平滑）
    model_complexity=1,           # 0=Lite, 1=Full, 2=Heavy
    enable_segmentation=False,    # 是否输出人体分割
    min_detection_confidence=0.5,
    min_tracking_confidence=0.5,
)

cap = cv2.VideoCapture("walk.mp4")  # 打开视频
while cap.isOpened():
    ok, frame = cap.read()
    if not ok:
        break
    # MediaPipe 需要 RGB 输入，OpenCV 默认 BGR
    results = pose.process(cv2.cvtColor(frame, cv2.COLOR_BGR2RGB))
    if results.pose_landmarks:  # 检测到人体
        # 每个关键点: 归一化坐标 (x, y) ∈ [0,1] + 深度 z (相对值) + 可见度
        for idx, lm in enumerate(results.pose_landmarks.landmark):
            print(f"关键点{idx}: ({lm.x:.3f}, {lm.y:.3f}, z={lm.z:.3f}, vis={lm.visibility:.2f})")

        # 在画面上绘制骨架
        mp_drawing.draw_landmarks(
            frame, results.pose_landmarks, mp_pose.POSE_CONNECTIONS
        )
    cv2.imshow("Pose", frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

使用 mmpose 做单人姿态估计

from mmpose.apis import init_model, inference_topdown  # pip install mmpose
from mmdet.apis import init_detector, inference_detector

det_model = init_detector("yolox_config.py", "yolox.pth", device="cuda:0")
pose_model = init_model("hrnet_config.py", "hrnet_w32.pth", device="cuda:0")

bboxes = inference_detector(det_model, "person.jpg")  # 先检测人体框
results = inference_topdown(pose_model, "person.jpg", bboxes)
# results 包含每个检测到的人体 17 个关键点坐标和置信度

用 PyTorch 实现热力图回归

import torch
import torch.nn as nn
import torch.nn.functional as F

class HeatmapPoseNet(nn.Module):
    """简化版热力图回归姿态估计网络。
    输入: (B, 3, H, W) 图像
    输出: (B, K, H/4, W/4) 热力图, K = 关键点数量
    """
    def __init__(self, num_keypoints=17, heatmap_stride=4):
        super().__init__()
        self.stride = heatmap_stride

        # 简化 backbone (实际用 HRNet 或 ResNet)
        self.backbone = nn.Sequential(
            # Stage 1: 3→64, stride=2
            nn.Conv2d(3, 64, 3, stride=2, padding=1), nn.BatchNorm2d(64), nn.ReLU(),
            # Stage 2: 64→128, stride=2
            nn.Conv2d(64, 128, 3, stride=2, padding=1), nn.BatchNorm2d(128), nn.ReLU(),
            # Stage 3: 128→256, stride=2  (总 stride=8)
            nn.Conv2d(128, 256, 3, stride=2, padding=1), nn.BatchNorm2d(256), nn.ReLU(),
        )

        # 热力图预测头: 逐关键点 1×1 卷积
        self.heatmap_head = nn.Conv2d(256, num_keypoints, kernel_size=1)

    def forward(self, x):
        feat = self.backbone(x)          # (B, 256, H/8, W/8)
        heatmap = self.heatmap_head(feat) # (B, K, H/8, W/8)
        return heatmap

    @torch.no_grad()
    def predict_keypoints(self, heatmap):
        """从热力图提取关键点坐标 (带亚像素 Dark 解码)。"""
        B, K, H, W = heatmap.shape
        # argmax 找峰值
        heatmap_flat = heatmap.view(B, K, -1)
        max_idx = heatmap_flat.argmax(dim=-1)  # (B, K)
        max_val = heatmap_flat.max(dim=-1)[0]  # (B, K) 置信度

        y = (max_idx // W).float()
        x = (max_idx % W).float()

        # Dark 亚像素修正 (简化版)
        for b in range(B):
            for k in range(K):
                px, py = int(x[b, k]), int(y[b, k])
                if 0 < px < W-1 and 0 < py < H-1:
                    dx = 0.5 * (heatmap[b,k,py,px-1] - heatmap[b,k,py,px+1]) / \
                         (heatmap[b,k,py,px-1] - 2*heatmap[b,k,py,px] + heatmap[b,k,py,px+1] + 1e-6)
                    dy = 0.5 * (heatmap[b,k,py-1,px] - heatmap[b,k,py+1,px]) / \
                         (heatmap[b,k,py-1,px] - 2*heatmap[b,k,py,px] + heatmap[b,k,py+1,px] + 1e-6)
                    x[b, k] += dx.item()
                    y[b, k] += dy.item()

        return x * self.stride, y * self.stride, max_val  # 缩放回原图坐标

生成热力图标注（用于训练）

def generate_heatmap(keypoints, img_size, sigma=2, stride=4):
    """从关键点坐标生成高斯热力图标签。
    keypoints: (K, 2) 真实关键点坐标（原图尺度）
    返回: (K, H/stride, W/stride) 热力图
    """
    H, W = img_size[0] // stride, img_size[1] // stride
    K = len(keypoints)
    heatmap = torch.zeros(K, H, W)

    for k in range(K):
        cx, cy = keypoints[k]  # 原图坐标
        cx, cy = cx / stride, cy / stride  # 缩放到热力图尺度

        # 只在以 (cx, cy) 为中心的局部区域生成高斯（避免计算全图）
        for y in range(max(0, int(cy-3*sigma)), min(H, int(cy+3*sigma))):
            for x in range(max(0, int(cx-3*sigma)), min(W, int(cx+3*sigma))):
                d2 = (x - cx)**2 + (y - cy)**2
                heatmap[k, y, x] = torch.exp(torch.tensor(-d2 / (2 * sigma**2)))

    return heatmap

实践要点

• 自顶向下 vs 自底向上：自顶向下（Top-down，先检测人再逐个估姿态）精度高但速度随人数线性下降；自底向上（Bottom-up，先检测所有关键点再匹配）速度与人数无关但精度略低。OpenPose 是自底向上代表，HRNet+检测器是自顶向下代表。

  速度对比 (n = 图中人数):
    Top-down:    O(n) —— 每个人都要单独跑一次姿态网络
    Bottom-up:   O(1) —— 全图跑一次，关键点匹配是后处理
    选择策略: 少人场景（≤5）用 Top-down 保精度；多人/拥挤场景用 Bottom-up 保速度

• 数据增强：旋转、缩放、水平翻转是标配。对于手部姿态，还需要做遮挡增强（随机遮挡部分手指）来提升鲁棒性。水平翻转时注意左右对称的关键点要交换（左肩↔右肩，左肘↔右肘……），否则标签就错了。

• 热力图后处理：直接取 argmax 会有亚像素精度损失。用 Dark 解码（根据峰值周围像素的分布做二次拟合）可以提升精度。

• 实时性优化：MediaPipe BlazePose 专为手机设计，GPU 上可达 30+ fps。如果用 HRNet，需要做模型剪枝或蒸馏来加速。2023 年的 RTMPose 通过知识蒸馏 + 模型量化，在保持高精度的同时实现了手机端实时。

• 3D 精度挑战：单目 3D 姿态存在深度歧义（前后难以区分）。多视角相机可以消除歧义但部署成本高。

• 训练分辨率与推理分辨率要一致：热力图回归对输入分辨率敏感。训练时用 256×192，推理时也应用同尺寸输入（或等比缩放后做坐标逆变换），否则精度会下降。

典型应用

• 健身与运动指导：Keep、Nike Training Club 用姿态估计实时纠正深蹲、俯卧撑的动作角度——你的手机就是私人教练。
• 动作捕捉（MoCap）：影视和游戏制作中替代昂贵的光学动捕设备，用普通摄像头就能采集人体动作数据。
• 安防行为分析：检测跌倒、打架、异常徘徊等行为——养老院跌倒报警、公共场所安保监控。
• 虚拟主播（VTuber）：实时追踪面部和身体动作，驱动虚拟形象——B站、YouTube 虚拟主播的技术基础。
• AR 滤镜与特效：Snapchat、抖音的全身特效（虚拟衣服、骨骼变形）依赖实时姿态估计。
• 手语翻译：识别手部姿态序列，翻译成文字或语音——听障人士的沟通工具。

2025-2026 最新进展

大模型驱动的姿态估计

2024-2025 年，姿态估计开始与视觉大模型融合：

• SAM-Pose：利用 Segment Anything Model（SAM）的强大分割能力辅助姿态估计——SAM 提供精确的人体轮廓，姿态网络在轮廓内做精确关键点回归，显著提升遮挡场景的表现。
• FoundationPose / UMAP：在大规模无标注视频上自监督预训练的通用人体姿态基础模型，可以 Zero-shot 迁移到新场景（如运动分析、医疗康复），不再需要为每个新场景重新标注数据。
• DWPose / SapiensPose：全身姿态估计（Whole-Body Pose），将身体、手部（21 点×2）、面部（68+ 点）统一到一个模型中输出，总计 133+ 个关键点。Meta 的 Sapiens（2024）展示了在 3 亿张人体图像上预训练的全能人体理解模型。

单目 3D 人体网格恢复的突破

传统的 3D 人体网格恢复（HMR）依赖 3D 标注数据且精度有限。2024-2025 年的新趋势：

• 4DHumans / HMR 2.0：Google 的 4DHumans 从单目视频恢复 4D（时空连贯）人体网格，利用 ViT backbone + 时序优化，在野外视频上实现了接近 MoCap 精度的结果。
• SMPLer-X / PIXIE：将身体姿态、手部姿态、面部表情统一回归的全身 3D 人体恢复方案——从单张图像恢复完整的人体网格 + 表情 + 手势。
• *-neural- / 生成式人体先验：用生成模型学习人体姿态的先验分布，用于约束 3D 重建的合理性，有效解决遮挡和截断场景。

视频姿态估计的时空优化

从单帧姿态估计走向视频时序优化：

• BiPPose / PoseFormer V2：利用双向 Transformer 对视频序列建模，前后帧信息互相补充——遮挡帧可以从前后帧”借”信息，大幅降低遮挡导致的误差。
• VIBE / MEVA / TCMR：从视频中重建 3D 人体运动序列的代表性方法，结合对抗训练（GAN）和时序平滑约束。
• 运动质量评估（Motion Quality Assessment）：2025 年新方向——不仅估计姿态，还评估动作质量（如康复训练动作是否标准、运动技术是否规范），用大模型做细粒度动作理解。

动作识别的视觉-语言融合

受 CLIP 等多模态模型启发，2025 年的动作识别走向开放词汇（Open-Vocabulary）：

• Open-vocabulary Action Recognition：不再局限于预定义的几百个动作类别，而是用自然语言描述要识别的动作（如”正在用右手拿杯子喝水”），模型输出匹配分数。
• Video-LLM 理解动作：结合视频大模型（如 VideoLLaMA、GPT-4o），可以直接用自然语言问答的方式分析视频中的动作——“这个人做了几次深蹲？""他的左膝角度够不够深？”

端侧部署的极致优化

姿态估计是端侧 AI（手机/IoT）最重要的应用之一：

• RTMPose / RTMO（2023-2024）：RealTime Multiple Object Pose，通过蒸馏 + 量化 + 高效架构设计，在手机 NPU 上实现 100+ fps 的多人姿态估计。是当前端侧部署的最优方案。
• Yolo-Pose / YOLOv8-Pose：将姿态估计与目标检测统一到 YOLO 架构中，一次前向传播同时输出人体框和关键点，极简部署。

典型类库与工具

类库	语言	说明
MediaPipe	Python/C++	Google 出品，跨平台实时姿态估计，手机端友好
MMPose	Python	商汤开源的姿态估计工具箱，算法齐全，学术首选
OpenPose	C++/Python	CMU 开发的多人姿态估计经典框架，PAF 方法原版实现
AlphaPose	Python	上交开源的多人姿态估计，自顶向下方案
mmpose + mmdetection	Python	组合使用，先检测人体再做姿态估计
trt-pose	Python/TensorRT	NVIDIA 优化的实时姿态估计，部署在 Jetson 边缘设备
RTMPose	Python	OpenMMLab 的实时高精度方案，支持端侧部署

术语表

术语	英文	解释
姿态估计	Pose Estimation	定位人体关键点（关节）位置的任务
关键点	Keypoint / Landmark	人体上的标注点，如肩膀、肘、膝等关节
热力图回归	Heatmap Regression	为每个关键点输出一张概率热力图，取峰值定位
直接回归	Direct Regression	直接让网络输出关键点的 (x, y) 坐标值
部件亲和场	Part Affinity Field (PAF)	OpenPose 提出的骨骼方向场，用于关联关键点到同一个人
HRNet	High-Resolution Network	并行多分辨率融合网络，2D 姿态估计精度最高
SMPL	Skinned Multi-Person Linear	参数化人体网格模型，用少量参数控制 3D 人体
OKS	Object Keypoint Similarity	姿态估计标准评估指标，类似目标检测中的 IoU
自顶向下	Top-down	先检测每个人再做单人姿态估计的策略
自底向上	Bottom-up	先检测所有关键点再匹配到个人的策略
动作识别	Action Recognition	从时序姿态或视频序列中识别动作类别
ST-GCN	Spatio-Temporal Graph Convolutional Network	时空图卷积网络，在骨骼图上做动作识别
COCO 关键点格式	COCO Keypoint Format	定义 17 个人体关键点的标准标注规范
人体网格恢复	Human Mesh Recovery (HMR)	从图像/视频恢复 3D 人体网格（含 SMPL 参数）

延伸阅读

• Cao et al.,「OpenPose: Realtime Multi-Person 2D Pose Estimation using Part Affinity Fields」(TPAMI 2019)：OpenPose 论文，多人姿态估计的奠基工作，PAF 方法详解。
• Sun et al.,「Deep High-Resolution Representation Learning for Human Pose Estimation」(CVPR 2019)：HRNet 论文，提出并行高分辨率网络，2D 姿态估计精度革命性提升。
• Loper et al.,「SMPL: A Skinned Multi-Person Linear Model」(SIGGRAPH Asia 2015)：SMPL 人体参数模型论文，3D 人体重建的基础。
• Bazarevsky et al.,「BlazePose: On-device Real-time Body Pose Tracking」(arXiv 2020)：Google MediaPipe 姿态方案，手机端实时运行。
• Zheng et al.,「PoseFormer: Spatial-Temporal Transformer for 3D Human Pose Estimation」(ICCV 2021)：Transformer 做 3D 姿态时序提升。
• Goel et al.,「Humans in 4D: Reconstructing and Tracking Humans with Transformers」(ICCV 2023)：4DHumans，单目视频 4D 人体重建的突破。
• MMPose GitHub：https://github.com/open-mmlab/mmpose——最全面的姿态估计工具箱，含 30+ 算法实现。
