如何使用 OpenCV parallel_for_ 函数并行化你的代码（卷积示例）

本教程的目标是演示如何使用 OpenCV 的 parallel_for_ 框架轻松并行化你的代码。为了说明这个概念，我们将编写一个对图像执行卷积操作的程序。完整的教程代码在此处。

前置条件

并行框架

第一个前置条件是 OpenCV 在构建时启用了某个并行框架。在 OpenCV 4.5 中，以下并行框架按此顺序可用：

Intel Threading Building Blocks（第三方库，需要显式启用）
OpenMP（集成在编译器中，需要显式启用）
APPLE GCD（系统级，自动使用，仅限 APPLE）
Windows RT concurrency（系统级，自动使用，仅限 Windows RT）
Windows concurrency（运行时的一部分，自动使用，仅限 Windows - MSVC++ >= 10）
Pthreads

如你所见，OpenCV 库中可以使用多种并行框架。一些并行库是第三方库，必须在构建之前在 CMake 中显式启用，而另一些则随平台自动可用（例如 APPLE GCD）。

竞态条件

当多个线程尝试同时写入、或同时读写某个特定内存位置时，就会发生竞态条件（race condition）。基于此，我们可以将算法大致分为两类：

只有单个线程向特定内存位置写入数据的算法。
- 例如在卷积中，即使多个线程可能在某一时刻读取某个像素，也只有单个线程向特定像素写入。
多个线程可能向同一个内存位置写入的算法。
- 例如查找轮廓、特征等。此类算法可能要求每个线程同时向一个全局变量添加数据。例如，在检测特征时，每个线程会把自己负责的那部分图像的特征添加到一个公共向量中，从而造成竞态条件。

卷积

我们将以执行卷积为例，演示如何使用 parallel_for_ 来并行化计算。这是一个不会导致竞态条件的算法示例。

理论

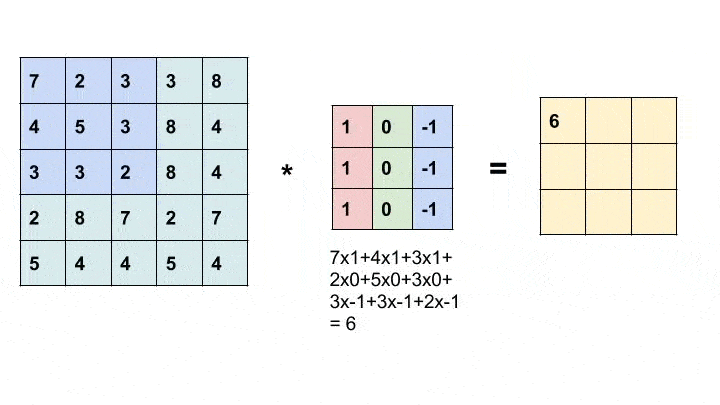

卷积是图像处理中广泛使用的一种简单数学运算。我们将一个较小的矩阵（称为卷积核，kernel）在图像上滑动，像素值与卷积核中对应值的乘积之和就给出了输出中特定像素的值（该位置称为卷积核的锚点）。根据卷积核中取值的不同，我们会得到不同的结果。在下面的例子中，我们使用一个 3x3 卷积核（锚点位于其中心）对一个 5x5 矩阵做卷积，产生一个 3x3 矩阵。输出的尺寸可以通过用合适的值填充输入来改变。

关于不同卷积核及其作用的更多信息，请参见此处。

在本教程中，我们将实现该函数最简单的形式：它接收一幅灰度图像（1 通道）和一个奇数长度的方阵卷积核，并产生一幅输出图像。该操作不会就地（in-place）执行。

注：我们可以临时存储几个相关像素，以确保在卷积过程中使用原始值，然后就地执行。然而，本教程的目的是介绍 parallel_for_ 函数，就地实现可能过于复杂。

伪代码

InputImage src, OutputImage dst, kernel(size n)
makeborder(src, n/2)
for each pixel (i, j) strictly inside borders, do:
{
    value := 0
    for k := -n/2 to n/2, do:
        for l := -n/2 to n/2, do:
            value += kernel[n/2 + k][n/2 + l]*src[i + k][j + l]

    dst[i][j] := value
}

对于 n 大小的卷积核，我们将添加一个大小为 n/2 的边界来处理边缘情况。然后我们运行两个循环沿卷积核移动，并把乘积累加到总和中。

实现

顺序实现

void conv_seq(Mat src, Mat &dst, Mat kernel)
{
    int rows = src.rows, cols = src.cols;
    dst = Mat(rows, cols, src.type());

    // Taking care of edge values
    // Make border = kernel.rows / 2;

    int sz = kernel.rows / 2;
    copyMakeBorder(src, src, sz, sz, sz, sz, BORDER_REPLICATE);

    for (int i = 0; i < rows; i++)
    {
        uchar *dptr = dst.ptr(i);
        for (int j = 0; j < cols; j++)
        {
            double value = 0;

            for (int k = -sz; k <= sz; k++)
            {
                // slightly faster results when we create a ptr due to more efficient memory access.
                uchar *sptr = src.ptr(i + sz + k);
                for (int l = -sz; l <= sz; l++)
                {
                    value += kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
                }
            }
            dptr[j] = saturate_cast<uchar>(value);
        }
    }
}

我们首先创建一个与 src 尺寸相同的输出矩阵（dst），并为 src 图像添加边界（以处理边缘情况）：

int rows = src.rows, cols = src.cols;
dst = Mat(rows, cols, src.type());

// Taking care of edge values
// Make border = kernel.rows / 2;

int sz = kernel.rows / 2;
copyMakeBorder(src, src, sz, sz, sz, sz, BORDER_REPLICATE);

然后我们顺序遍历 src 图像中的像素，在卷积核和相邻像素值上计算数值，再把该值填入 dst 图像中对应的像素：

for (int i = 0; i < rows; i++)
{
    uchar *dptr = dst.ptr(i);
    for (int j = 0; j < cols; j++)
    {
        double value = 0;

        for (int k = -sz; k <= sz; k++)
        {
            // slightly faster results when we create a ptr due to more efficient memory access.
            uchar *sptr = src.ptr(i + sz + k);
            for (int l = -sz; l <= sz; l++)
            {
                value += kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
            }
        }
        dptr[j] = saturate_cast<uchar>(value);
    }
}

并行实现

观察顺序实现时我们可以注意到：每个像素依赖于多个相邻像素，但一次只编辑一个像素。因此，为了优化计算，我们可以把图像拆分为多个条带（stripe），利用现代处理器的多核架构并行地对每个条带执行卷积。OpenCV 的 cv::parallel_for_ 框架会自动决定如何高效地拆分计算，并为我们完成大部分工作。

注：尽管某个条带中像素的值可能依赖于该条带之外的像素值，但这些只是只读操作，因此不会导致未定义行为。

我们首先声明一个继承自 cv::ParallelLoopBody 的自定义类，并重写 virtual void operator ()(const cv::Range& range) const：

class parallelConvolution : public ParallelLoopBody
{
private:
    Mat m_src, &m_dst;
    Mat m_kernel;
    int sz;

public:
    parallelConvolution(Mat src, Mat &dst, Mat kernel)
        : m_src(src), m_dst(dst), m_kernel(kernel)
    {
        sz = kernel.rows / 2;
    }

    virtual void operator()(const Range &range) const CV_OVERRIDE
    {
        for (int r = range.start; r < range.end; r++)
        {
            int i = r / m_src.cols, j = r % m_src.cols;

            double value = 0;
            for (int k = -sz; k <= sz; k++)
            {
                uchar *sptr = m_src.ptr(i + sz + k);
                for (int l = -sz; l <= sz; l++)
                {
                    value += m_kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
                }
            }
            m_dst.ptr(i)[j] = saturate_cast<uchar>(value);
        }
    }
};

operator () 中的 range 表示将由单个线程处理的数值子集。根据需求，可能有不同的拆分 range 的方式，而这反过来会改变计算过程。

例如，我们可以：

拆分整个图像的遍历，并按以下方式获取 [row, col] 坐标（如上面的代码所示）：

virtual void operator()(const Range &range) const CV_OVERRIDE
{
    for (int r = range.start; r < range.end; r++)
    {
        int i = r / m_src.cols, j = r % m_src.cols;

        double value = 0;
        for (int k = -sz; k <= sz; k++)
        {
            uchar *sptr = m_src.ptr(i + sz + k);
            for (int l = -sz; l <= sz; l++)
            {
                value += m_kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
            }
        }
        m_dst.ptr(i)[j] = saturate_cast<uchar>(value);
    }
}

然后我们按以下方式调用 parallel_for_ 函数：

parallelConvolution obj(src, dst, kernel);
parallel_for_(Range(0, rows * cols), obj);

按行拆分，并对每一行进行计算：

virtual void operator()(const Range &range) const CV_OVERRIDE
{
    for (int i = range.start; i < range.end; i++)
    {

        uchar *dptr = dst.ptr(i);
        for (int j = 0; j < cols; j++)
        {
            double value = 0;
            for (int k = -sz; k <= sz; k++)
            {
                uchar *sptr = src.ptr(i + sz + k);
                for (int l = -sz; l <= sz; l++)
                {
                    value += kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
                }
            }
            dptr[j] = saturate_cast<uchar>(value);
        }
    }
}

在这种情况下，我们用不同的 range 调用 parallel_for_ 函数：

parallelConvolutionRowSplit obj(src, dst, kernel);
parallel_for_(Range(0, rows), obj);

注：在我们的例子中，两种实现的表现相似。某些情况下可能会有更好的内存访问模式或其他性能收益。

要设置线程数，你可以使用 cv::setNumThreads。你还可以使用 cv::parallel_for_ 中的 nstripes 参数来指定拆分数量。例如，如果你的处理器有 4 个线程，设置 cv::setNumThreads(2) 或设置 nstripes=2 应该是等效的，因为默认情况下它会使用所有可用的处理器线程，但只把工作负载拆分到两个线程上。

注： C++ 11 标准允许简化并行实现：去掉 parallelConvolution 类，用 lambda 表达式替换它：

parallel_for_(Range(0, rows * cols), [&](const Range &range)
                {
                    for (int r = range.start; r < range.end; r++)
                    {
                        int i = r / cols, j = r % cols;

                        double value = 0;
                        for (int k = -sz; k <= sz; k++)
                        {
                            uchar *sptr = src.ptr(i + sz + k);
                            for (int l = -sz; l <= sz; l++)
                            {
                                value += kernel.ptr<double>(k + sz)[l + sz] * sptr[j + sz + l];
                            }
                        }
                        dst.ptr(i)[j] = saturate_cast<uchar>(value);
                    }
                });

结果

两种实现在以下输入上的执行耗时：

512x512 输入，5x5 卷积核：

This program shows how to use the OpenCV parallel_for_ function and
compares the performance of the sequential and parallel implementations for a
convolution operation
Usage:
./a.out [image_path -- default lena.jpg]

Sequential Implementation: 0.0953564s
Parallel Implementation: 0.0246762s
Parallel Implementation(Row Split): 0.0248722s

512x512 输入，3x3 卷积核：

This program shows how to use the OpenCV parallel_for_ function and
compares the performance of the sequential and parallel implementations for a
convolution operation
Usage:
./a.out [image_path -- default lena.jpg]

Sequential Implementation: 0.0301325s
Parallel Implementation: 0.0117053s
Parallel Implementation(Row Split): 0.0117894s

并行实现的性能取决于你的 CPU 类型。例如，在 4 核 8 线程的 CPU 上，运行时间可能比顺序实现快 6 到 7 倍。有许多因素可以解释为什么我们没有达到 8 倍的加速：

创建和管理线程的开销；
并行运行的后台进程；
「4 个物理核心、每核 2 个逻辑线程」与「8 个物理核心」之间的差异。

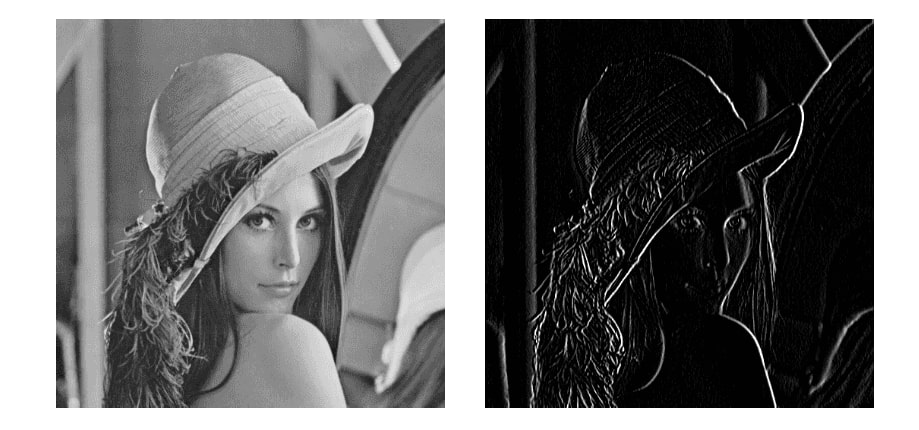

在本教程中，我们使用了一个水平梯度滤波器，它产生一幅突出垂直边缘的图像。
