Groot 行为树编辑器

可视化行为树
编辑行为树
添加自定义节点

可视化行为树

要显示「完整 Nav2 默认行为树」中的行为树，首先启动 Groot。默认情况下，Groot 只能显示 BT.CPP 自带的行为树和节点，并不了解 Nav2 或你的项目。因此需要让 Groot 加载我们的调色板（palette），也就是 Nav2/自定义行为树节点的索引：

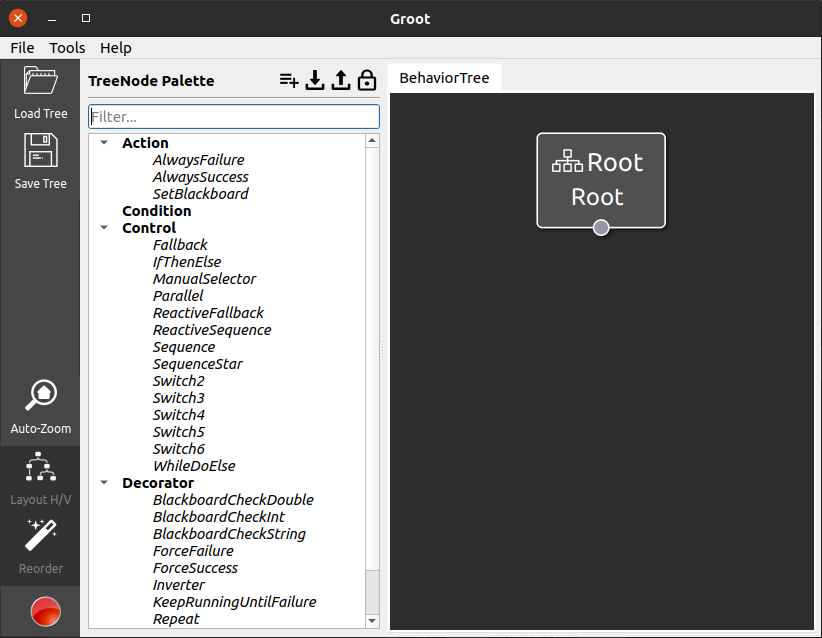

以编辑器模式打开 Groot，界面如「默认编辑器视图」所示。
通过右键上下文菜单或菜单栏顶部中央的导入图标，选择 Load palette from file。

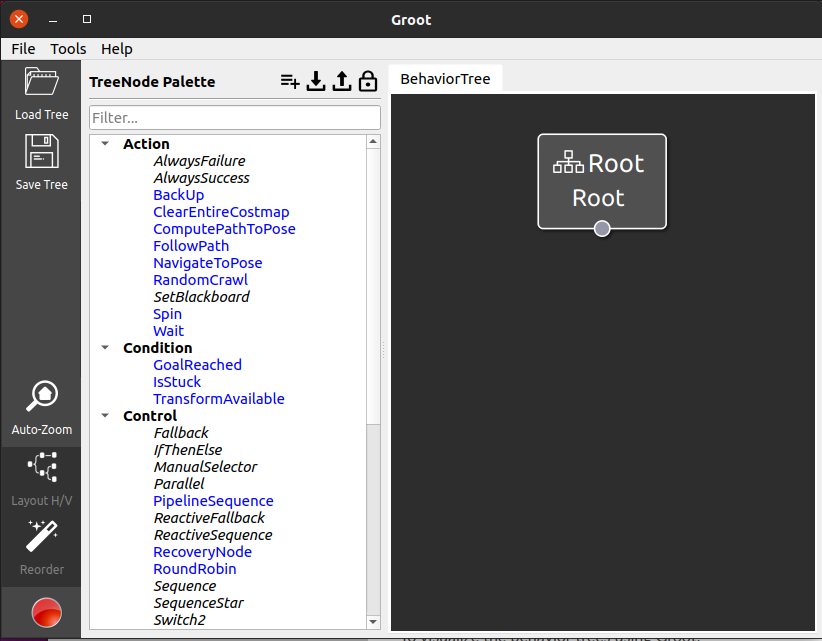

打开文件 /path/to/navigation2/nav2_behavior_tree/nav2_tree_nodes.xml，导入导航所用的全部自定义行为树节点。这就是 Nav2 的自定义行为树节点调色板。此时 Groot 界面如「已加载蓝色自定义节点的编辑器」所示。
选择左上角附近的 Load tree。
浏览并选择要可视化的行为树，然后点击 OK。Nav2 的行为树位于 /path/to/navigation2/nav2_bt_navigator/behavior_trees/ 目录下。

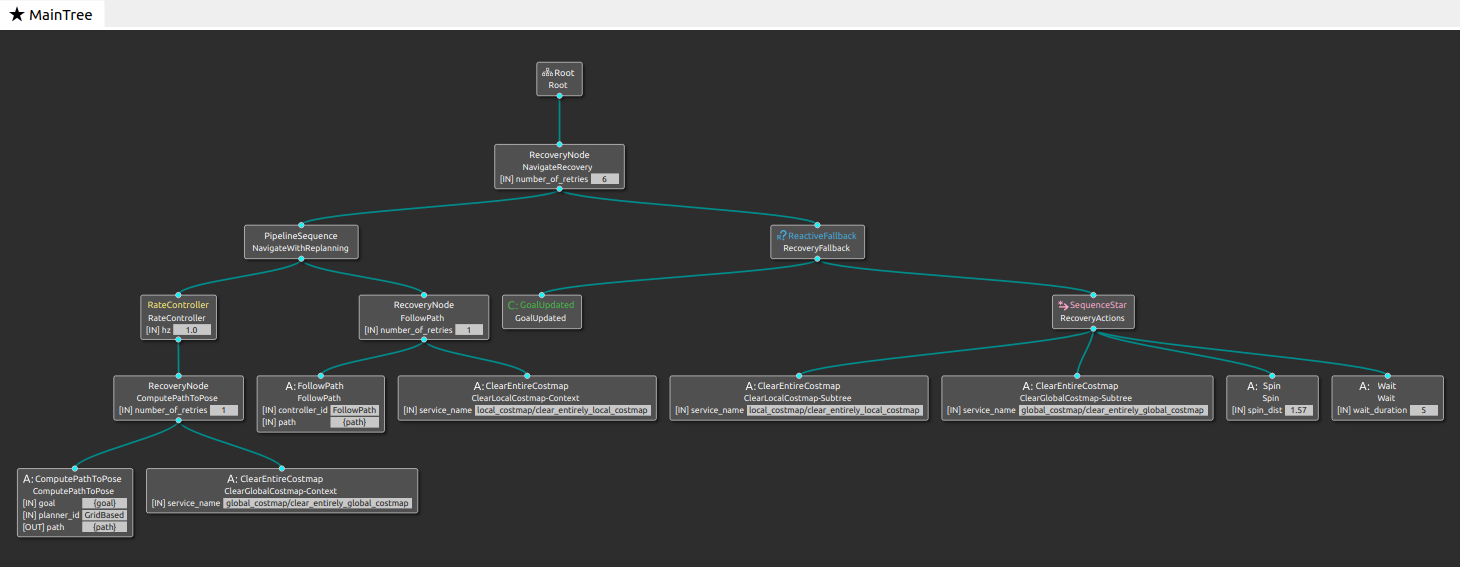

如果你选择默认的行为树 navigate_w_replanning_and_recovery.xml，Groot 编辑器界面如「完整 Nav2 默认行为树」所示。

完整 Nav2 默认行为树

注意：如果因调色板缺少某些节点导致行为树无法显示，需要将这些节点手动添加到调色板中。我们会尽量保持 Nav2 的 BT 节点与调色板同步，但若发现某个节点缺失，请提交 issue 或 pull request，我们会尽快更新。

编辑行为树

在编辑器模式下用 Groot 打开 Nav2 行为树后，即可通过 GUI 轻松修改。如「完整 Nav2 默认行为树」所示，可以从侧边面板拖入新节点添加到工作区，然后在节点的输入和输出端口之间拖放连线，将新节点组装到行为树中。

选中某个节点后，可以修改它的元数据，例如名称或可参数化端口的值。修改完成后，保存新的配置文件即可在机器人上使用。

添加自定义节点

行为树中的每个节点都承担一项专门功能。在设计过程中，有时需要创建新节点并添加到调色板——甚至在具体实现完成之前就先定义好。这样设计者就可以将实现细节抽象掉，专注于行为树本身的高级逻辑以及节点之间的交互方式（例如类型、端口等）。在 Groot 中，你可以创建新的自定义节点添加到行为树中，并将这些新节点导出到调色板。节点本身的实现需要在 Groot 之外单独完成，相关内容参见编写新的 BT 插件。

创建新的自定义节点

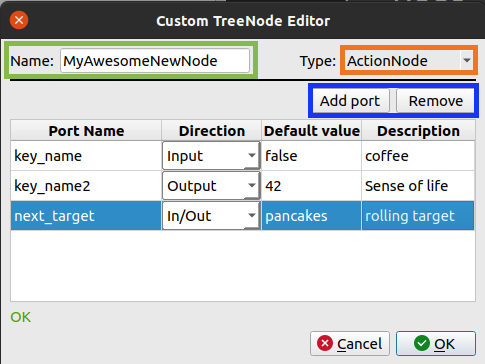

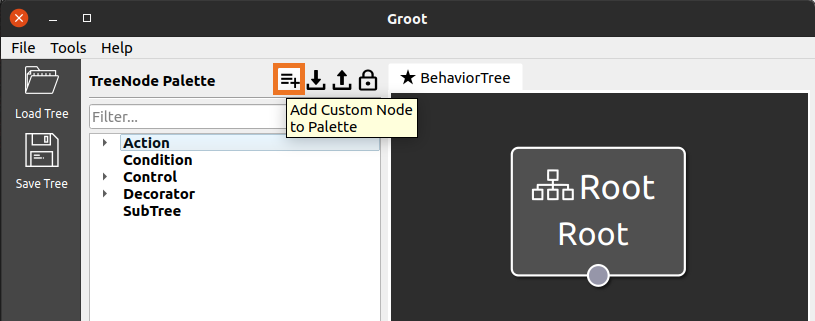

Groot 处于编辑器模式时，点击「创建新的自定义节点」图中橙色标记的图标，即可开始创建新的自定义节点。此时会弹出一个新窗口，如「描述新节点的界面」所示。在该窗口中需要填写新节点的元数据，包括一些标准信息：名称（绿色框）、节点类型（橙色框），以及用于参数化或访问黑板变量的可选端口（蓝色框）。

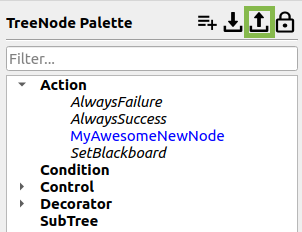

完成后，在「描述新节点的界面」中点击 OK，新的自定义节点将以蓝色出现在 TreeNode Palette 中，如「导出新的自定义节点」所示。

在基于新自定义节点创建行为树之前，建议先导出并保存新创建的节点，以防 Groot 崩溃导致数据丢失。导出操作通过「导出新的自定义节点」中绿色高亮的图标完成。「描述新节点的界面」中创建的节点，其生成的 XML 输出如下所示。更多示例可参见 Nav2 的 BT 节点调色板 XML。

<root>
    <TreeNodesModel>
        <Action ID="MyAwesomeNewNode">
            <input_port name="key_name" default="false">coffee</input_port>
            <output_port name="key_name2" default="42">Sense of life</output_port>
            <inout_port name="next_target" default="pancakes">rolling target</inout_port>
        </Action>
    </TreeNodesModel>
</root>
