使用语义分割导航（NVIDIA Jetson）

• 概述
• 环境要求
• 语义分割概述
• 教程步骤
• 结论

概述

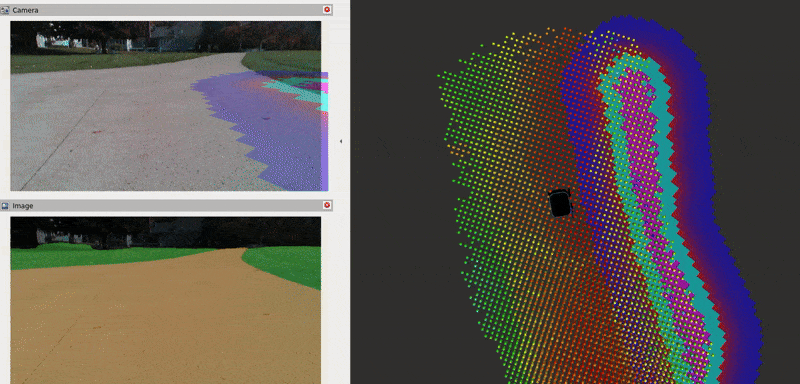

本教程演示如何在代价地图（costmap）中利用立体相机进行语义分割，所用的是自定义 semantic_segmentation_layer 插件 和一套适用于 Gazebo Baylands 世界的预训练分割模型。本教程由 Pedro Gonzalez 撰写，首发于 robot.com。

环境要求

假定 ROS 2 和 Nav2 依赖包已安装或在本地构建。此外，你还需要：

source /opt/ros/<ros2-distro>/setup.bash
sudo apt install ros-$ROS_DISTRO-nav2-minimal-tb4*
sudo apt install ros-$ROS_DISTRO-ros-gz-sim
sudo apt install ros-$ROS_DISTRO-ros-gz-interfaces

接下来需要编译 semantic_segmentation_layer 软件包。将仓库克隆到 ROS 2 工作空间的 source 目录，选择与所用发行版对应的分支，然后构建：

# 在你的工作空间 source 目录中，将 rolling 替换为你的 ROS 发行版。提供有 humble、jazzy 和 rolling 分支。
git clone -b rolling https://github.com/kiwicampus/semantic_segmentation_layer.git
cd <your workspace path>
colcon build --symlink-install # 在你的工作空间路径下执行

本教程的代码托管在 nav2_semantic_segmentation_demo 目录中，建议在搭建开发环境时一并克隆并构建。

最后，还需要安装以下依赖：

• ONNX Runtime：用于运行语义分割模型推理
• OpenCV：用于图像处理

教程后续步骤将介绍如何安装这些依赖。

注意：语义分割层插件目前要求深度图像与彩色图像完全对齐（例如来自立体相机或深度相机）。也可以借助基于 AI 的深度估计方法，从单目相机生成深度信息。

语义分割概述

什么是语义分割？

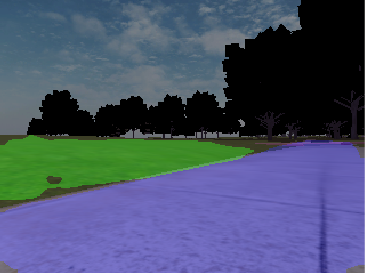

语义分割是一项计算机视觉任务，目的是为图像中的每个像素分配一个类别标签。与仅通过边界框定位目标的目标检测不同，语义分割能够提供对场景的像素级理解。

现代语义分割通常基于深度学习方法实现，尤其是卷积神经网络（CNN）和视觉 Transformer（vision transformer）。这些模型在海量像素级标注的图像数据集上完成训练。 在训练过程中，模型学会识别不同类别之间的模式和特征差异（例如草地的纹理与人行道的光滑表面）。常见的网络架构包括 U-Net、DDRNet 和 SegFormer。

本教程提供了预训练模型，因此可以跳过训练步骤，直接进行 Nav2 集成。 如果需要训练自己的模型，可使用 Simple Segmentation Toolkit 快速构建原型，它支持基于 SAM 的自动标注（无需手动标注）。

训练完成后，语义分割模型的输出通常是一张与输入尺寸相同的图像，其中每个像素保存着该像素属于各类别的概率。 以本教程提供的模型为例，它包含 3 个类别——人行道（sidewalk）、草地（grass）和背景（background），因此原始输出是一个 3 通道张量，每个通道对应一个类别的概率。 对于类别更多的模型（例如 100 类），输出则为 100 通道张量。最后，对每个像素选取概率最高的类别，并将该概率值作为置信度。 上述逻辑通常在推理之后的后处理阶段执行，本教程中由 ROS 2 语义分割节点完成。

理想情况下，所选类别的置信度应为 1，其余类别为 0，但实际中这种情况极为少见。置信度较低的像素往往意味着分类可能有误。 因此，类别和置信度都是决定如何为像素分配代价的重要依据，语义分割层会综合考虑这两个因素。详见其 README 中的实现说明。

教程步骤

0- 搭建仿真环境

要使用语义分割进行导航，首先需要搭建一个带有相机传感器的机器人仿真环境。本教程使用 Gazebo 中的 Baylands 户外世界和 TurtleBot 4 机器人。 仿真环境已在 nav2_semantic_segmentation_demo 目录中配置完毕，如尚未克隆并构建该仓库，请先执行以下操作：

# 在你的工作空间 source 目录下
git clone https://github.com/ros-navigation/navigation2_tutorials.git
cd <your workspace path>
colcon build --symlink-install --packages-up-to semantic_segmentation_sim

source install/setup.bash

测试仿真是否正确启动：

ros2 launch semantic_segmentation_sim simulation_launch.py headless:=0

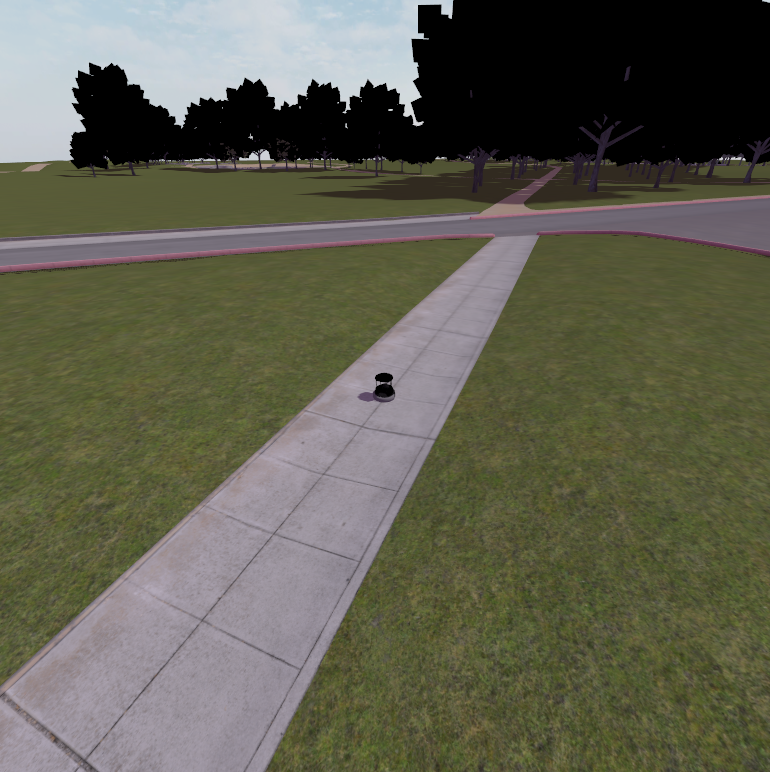

你应该会看到 Gazebo 启动，TurtleBot 4 出现在 Baylands 世界中。

1- 搭建语义分割推理节点

语义分割节点使用 ONNX 模型对相机图像执行实时推理。节点订阅相机图像，完成推理后，发布分割掩码（segmentation mask）、置信度图（confidence map）和标签信息。 运行该节点前，需安装 semantic_segmentation_node 软件包中 requirements.txt 列出的依赖：

pip install -r <your workspace path>/src/navigation2_tutorials/nav2_semantic_segmentation_demo/semantic_segmentation_node/requirements.txt --break-system-packages

分割节点通过一个本体（ontology）YAML 文件进行配置，定义以下内容：

• 要检测的类别：每个类别包含名称和可视化颜色。类别定义顺序须与模型输出一致，0 始终为背景类别。
• 模型设置：包括设备（CPU/CUDA）和图像预处理参数。为获得更好的兼容性，本教程默认使用 CPU 推理；若需使用 GPU，可根据硬件安装 onnxruntime-gpu 及其依赖，并将设备设为 cuda。

示例配置文件（config/ontology.yaml）：

ontology:
  classes:
    - name: sidewalk
      color: [255, 0, 0]  # BGR format
    - name: grass
      color: [0, 255, 0]  # BGR format

model:
  device: cpu  # cuda or cpu

该节点发布多个话题：

• /segmentation/mask：分割掩码图像（mono8，像素值 = 类别 ID）
• /segmentation/confidence：置信度图（mono8，0–255）
• /segmentation/label_info：包含类别元数据的标签信息消息
• /segmentation/overlay：在原始图像上叠加分割结果的可视化图像（可选）

启动分割节点（在仿真运行的情况下）：

ros2 run semantic_segmentation_node segmentation_node

验证分割话题是否在发布：

ros2 topic list | grep segmentation
ros2 topic echo /segmentation/label_info --once

可以看到标签信息消息中包含了本体文件所定义的类别。

2- 使用语义分割层配置 Nav2

接下来配置 Nav2，使其在代价地图中使用语义分割层。具体做法是将该层插件添加到全局和局部代价地图中，并为不同分割类别配置代价分配。关键参数包括：

• 观测源（Observation Sources）：定义要订阅的相机/分割话题
• 类别类型（Class Types）：定义地形类别（可通行（traversable）、中间（intermediate）、危险（danger））
• 代价分配（Cost Assignment）：将语义类别映射到导航代价
• 时间参数（Temporal Parameters）：控制观测在代价地图中持续的时间

目前，该代价地图插件仅支持来自立体相机的点云，且点云须与彩色图像对齐（因而也与分割掩码对齐）。

以下是局部代价地图的示例配置：

local_costmap:
  local_costmap:
    ros__parameters:
      plugins: ["semantic_segmentation_layer", "inflation_layer"]
      semantic_segmentation_layer:
        plugin: "semantic_segmentation_layer::SemanticSegmentationLayer"
        enabled: True
        observation_sources: camera
        camera:
          segmentation_topic: "/segmentation/mask"
          confidence_topic: "/segmentation/confidence"
          labels_topic: "/segmentation/label_info"
          pointcloud_topic: "/rgbd_camera/depth/points"
          max_obstacle_distance: 5.0
          min_obstacle_distance: 0.3
          tile_map_decay_time: 2.0
          class_types: ["traversable", "intermediate", "danger"]
          traversable:
            classes: ["sidewalk"]
            base_cost: 0
            max_cost: 0
          intermediate:
            classes: ["background"]
            base_cost: 127
            max_cost: 127
          danger:
            classes: ["grass"]
            base_cost: 254
            max_cost: 254

教程在 semantic_segmentation_sim 软件包中提供了预先配置好的 nav2_params.yaml 文件，可直接参考该文件来配置 Nav2 代价地图。

3- 一键运行全部组件

教程提供了一个完整的启动文件，可同时启动仿真、语义分割节点和 Nav2 导航栈。执行 segmentation_simulation_launch.py 即可：

ros2 launch semantic_segmentation_sim segmentation_simulation_launch.py

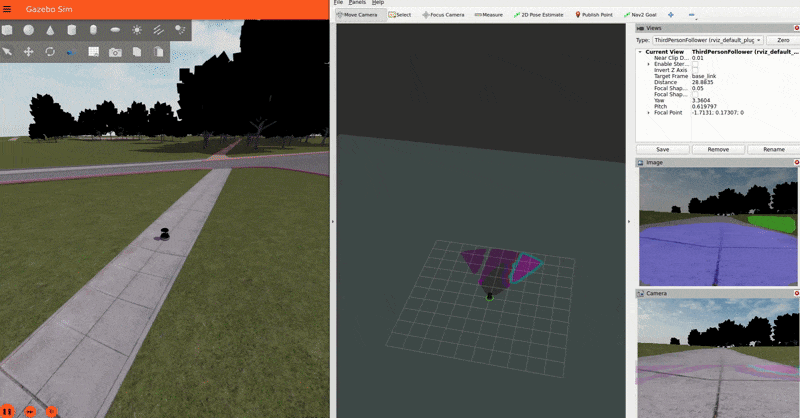

Baylands 仿真和 RViz 将随之启动。此时可通过 RViz 发送导航目标，机器人在 Baylands 世界中导航时会优先选择人行道并避开草地：

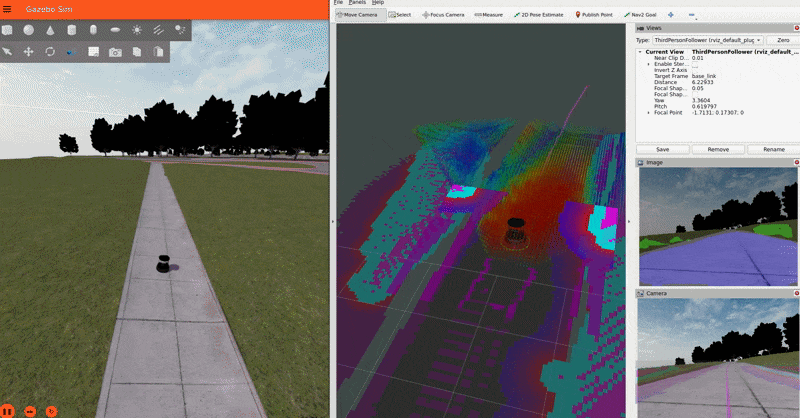

为了更直观地了解插件的工作过程，可在 RViz 中启用分割瓦片地图（tile map）可视化——它会显示每个瓦片上的分割观测点云，并按置信度着色。 此外，该层 README 中的示意图展示了观测如何在代价地图瓦片上累积，以及最终如何转化为每个瓦片的代价。

注意：为简化流程，本教程在 map 和 odom 坐标系之间发布了静态变换。在实际应用中，应使用适当的定位系统（如 GPS）来获取 map => odom 变换。

结论

本教程演示了如何将语义分割集成到 Nav2 中——借助适用于 Gazebo Baylands 世界的预训练模型和自定义语义分割层插件，实现基于地形的导航。

如需进一步探索，可使用 Simple Segmentation Toolkit 训练自己的模型，并根据具体应用场景调整代价地图参数。

祝地形感知导航顺利！
