Harris 角点检测器

在本教程中，你将学到：

什么是特征，以及为什么特征很重要
使用函数 cv::cornerHarris 以 Harris-Stephens 方法检测角点。

理论

什么是特征？

在计算机视觉中，我们通常需要在一个环境的不同帧之间寻找匹配点。为什么？如果我们知道两幅图像之间的关系，就可以利用这两幅图像来提取它们的信息。
我们所说的匹配点，一般指的是场景中那些我们容易识别的特征。我们把这些特征称为特征（features）。
那么，一个特征应该具备怎样的特性呢？
- 它必须是独一无二、可识别的

图像特征的类型

列举几个：

边缘
角点（也称为兴趣点）
斑点（blobs，也称为感兴趣区域）

在本教程中，我们将专门研究角点特征。

为什么角点如此特殊？

因为角点是两条边缘的交点，它代表了一个两条边缘方向发生变化的点。因此，图像的梯度（在两个方向上）都有较大的变化，这可以用来检测角点。

它是如何工作的？

让我们来寻找角点。由于角点代表了图像梯度的变化，我们将寻找这种”变化”。
考虑一幅灰度图像 $I$ 。我们用一个窗口 $w(x,y)$ （在 x 方向位移 $u$ 、在 y 方向位移 $v$ ）在 $I$ 上滑动，并计算强度的变化。

$E(u,v) = \sum _{x,y} w[x,y]( I(x+u,y+v) - I(x,y))^{2}$

其中：
- $w(x,y)$ 是位于 $(x,y)$ 处的窗口
- $I(x,y)$ 是 $(x,y)$ 处的强度
- $I(x+u,y+v)$ 是位移后窗口 $(x+u,y+v)$ 处的强度
由于我们寻找的是含有角点的窗口，也就是强度变化较大的窗口。因此，我们需要最大化上式，具体来说是这一项：

$\sum _{x,y}[ I(x+u,y+v) - I(x,y)]^{2}$
使用泰勒展开：

$E(u,v) \approx \sum *{x,y}[ I(x,y) + u I*{x} + vI_{y} - I(x,y)]^{2}$
展开该式并做适当的抵消：

$E(u,v) \approx \sum *{x,y} u^{2}I*{x}^{2} + 2uvI_{x}I_{y} + v^{2}I_{y}^{2}$
它可以表示为矩阵形式：

            u & v
           \end{bmatrix}
           \left (
   \displaystyle \sum_{x,y}
           w(x,y)
           \begin{bmatrix}
            I_x^{2} & I_{x}I_{y} \\
            I_xI_{y} & I_{y}^{2}
   \end{bmatrix}
   \right )
   \begin{bmatrix}
            u \\
v
           \end{bmatrix}$$

记：

      w(x,y)
      \begin{bmatrix}
                I_x^{2} & I_{x}I_{y} \\
                I_xI_{y} & I_{y}^{2}
           \end{bmatrix}$$

于是，我们的方程现在变为：

            u & v
           \end{bmatrix}
   M
   \begin{bmatrix}
            u \\
v
           \end{bmatrix}$$

对每个窗口计算一个分数，以判定它是否可能包含角点：

$R = det(M) - k(trace(M))^{2}$

其中：
- det(M) = $\lambda_{1}\lambda_{2}$
- trace(M) = $\lambda_{1}+\lambda_{2}$

  分数 $R$ 大于某个值的窗口就被认为是”角点”

代码

本教程的代码如下所示。你也可以从这里下载。 代码见下方示例 本教程的代码如下所示。你也可以从这里下载。 代码见下方示例 本教程的代码如下所示。你也可以从这里下载。 代码见下方示例

说明

结果

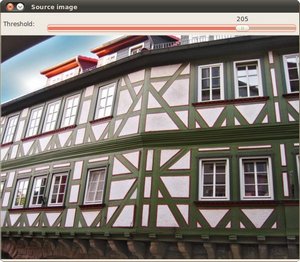

原始图像：

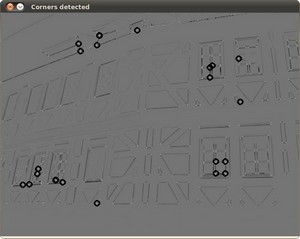

检测到的角点用一个小黑圆圈标出
