非阻塞可视化

draw_geometries() 是一个很有用的函数，可以快速浏览静态几何体。然而，这个函数会一直阻塞进程，直到可视化窗口被关闭。当几何体被更新、并且需要在不关闭窗口的情况下进行可视化时，这种做法并不理想。本教程介绍了一个自定义渲染循环（rendering loop）的示例。

回顾 draw_geometries

draw_geometries 具有如下渲染循环（C++ 实现参见 Visualizer::Run()）：

while (true):
    if (geometry has changed):
        re-bind geometry to shaders
    if (view parameters have changed):
        re-render the scene
    if (any user mouse / keyboard input):
        respond to it and set flags for re-rendering

注意，绑定几何体和渲染场景都是代价较高的操作，因此它们以惰性（lazy）方式执行。有两个标志位分别控制它们。函数 update_geometry 和 update_renderer 用于设置这些标志位。在重新绑定 / 重新渲染之后，这些标志位会再次被清除。

这个渲染循环可以很方便地进行自定义。例如，可以按下面的方式构造一个自定义循环，用来可视化 ICP 配准过程：

vis = Visualizer()
vis.create_window()
vis.add_geometry(geometry)
for i in range(icp_iteration):
    # do ICP single iteration
    # transform geometry using ICP
    vis.update_geometry(geometry)
    vis.poll_events()
    vis.update_renderer()

实现这一思路的完整脚本如下。

import open3d as o3d
import numpy as np


def prepare_data():
    pcd_data = o3d.data.DemoICPPointClouds()
    source_raw = o3d.io.read_point_cloud(pcd_data.paths[0])
    target_raw = o3d.io.read_point_cloud(pcd_data.paths[1])
    source = source_raw.voxel_down_sample(voxel_size=0.02)
    target = target_raw.voxel_down_sample(voxel_size=0.02)

    trans = [[0.862, 0.011, -0.507, 0.0], [-0.139, 0.967, -0.215, 0.7],
             [0.487, 0.255, 0.835, -1.4], [0.0, 0.0, 0.0, 1.0]]
    source.transform(trans)
    flip_transform = [[1, 0, 0, 0], [0, -1, 0, 0], [0, 0, -1, 0], [0, 0, 0, 1]]
    source.transform(flip_transform)
    target.transform(flip_transform)
    return source, target


def demo_non_blocking_visualization():
    o3d.utility.set_verbosity_level(o3d.utility.VerbosityLevel.Debug)

    source, target = prepare_data()
    vis = o3d.visualization.Visualizer()
    vis.create_window()
    vis.add_geometry(source)
    vis.add_geometry(target)
    threshold = 0.05
    icp_iteration = 100
    save_image = False

    for i in range(icp_iteration):
        reg_p2l = o3d.pipelines.registration.registration_icp(
            source, target, threshold, np.identity(4),
            o3d.pipelines.registration.TransformationEstimationPointToPlane(),
            o3d.pipelines.registration.ICPConvergenceCriteria(max_iteration=1))
        source.transform(reg_p2l.transformation)
        vis.update_geometry(source)
        vis.poll_events()
        vis.update_renderer()
        if save_image:
            vis.capture_screen_image("temp_%04d.jpg" % i)
    vis.destroy_window()

    o3d.utility.set_verbosity_level(o3d.utility.VerbosityLevel.Info)


if __name__ == '__main__':
    demo_non_blocking_visualization()

下面几节对这段脚本进行讲解。

准备示例数据

def prepare_data():
    pcd_data = o3d.data.DemoICPPointClouds()
    source_raw = o3d.io.read_point_cloud(pcd_data.paths[0])
    target_raw = o3d.io.read_point_cloud(pcd_data.paths[1])
    source = source_raw.voxel_down_sample(voxel_size=0.02)
    target = target_raw.voxel_down_sample(voxel_size=0.02)

    trans = [[0.862, 0.011, -0.507, 0.0], [-0.139, 0.967, -0.215, 0.7],
             [0.487, 0.255, 0.835, -1.4], [0.0, 0.0, 0.0, 1.0]]
    source.transform(trans)
    flip_transform = [[1, 0, 0, 0], [0, -1, 0, 0], [0, 0, -1, 0], [0, 0, 0, 1]]
    source.transform(flip_transform)
    target.transform(flip_transform)
    return source, target

这一部分读取两个点云并对它们进行降采样。源点云被故意做了一个变换以制造错位（misalignment）。两个点云都被翻转了一下，以便获得更好的可视化效果。

初始化 Visualizer 类

def demo_non_blocking_visualization():
    o3d.utility.set_verbosity_level(o3d.utility.VerbosityLevel.Debug)

    source, target = prepare_data()
    vis = o3d.visualization.Visualizer()
    vis.create_window()
    vis.add_geometry(source)
    vis.add_geometry(target)
    threshold = 0.05
    icp_iteration = 100
    save_image = False

这些行创建一个可视化器类的实例，打开可视化窗口，并把两个几何体添加到可视化器中。

变换几何体并进行可视化

    for i in range(icp_iteration):
        reg_p2l = o3d.pipelines.registration.registration_icp(
            source, target, threshold, np.identity(4),
            o3d.pipelines.registration.TransformationEstimationPointToPlane(),
            o3d.pipelines.registration.ICPConvergenceCriteria(max_iteration=1))
        source.transform(reg_p2l.transformation)
        vis.update_geometry(source)
        vis.poll_events()
        vis.update_renderer()
        if save_image:
            vis.capture_screen_image("temp_%04d.jpg" % i)
    vis.destroy_window()

这段脚本在每次迭代中都调用一次 registration_icp。注意，它通过 ICPConvergenceCriteria(max_iteration = 1) 显式地强制只进行一次 ICP 迭代。这是一种技巧，用来从单次 ICP 迭代中获得一个微小的位姿更新。ICP 之后，源几何体会相应地进行变换。

脚本接下来的部分是本教程的核心。update_geometry 会通知 vis 相关几何体已被更新。最后，可视化器通过调用 poll_events 和 update_renderer 来渲染一个新帧。for 循环的所有迭代结束后，destroy_window 关闭窗口。

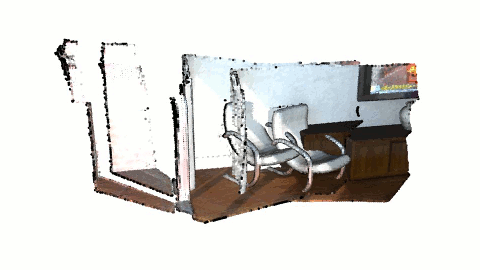

结果如下图所示。
