工业视觉工程

工业视觉（Industrial Vision）是工业 AI 系统的感知层入口——所有”看”的环节都从这里开始。无论是产线上的缺陷检测、尺寸测量，还是自动对位、机器人引导，第一步都是把物理世界的图像采集进来并做处理。本页聚焦视觉数据从采集到推理的工程化问题：如何解码 RTSP 视频流、如何同时管理几十路摄像头、如何在有限算力下把 FPS 拉满、如何保证断流后自动恢复。

如果你更关心视觉模型的原理（CNN、目标检测、图像分割），请先阅读 CNN 主线、目标检测与 YOLO、图像分割。本页假设你已经了解这些模型，专注于”怎么把模型高效地喂上图像”。各技术最终如何组装成完整系统，请参考工业 AI 系统。

核心直觉

工业视觉工程的本质矛盾是：摄像头产生的数据量，远超你能实时处理的量。

一路 1080p @ 30fps 的摄像头，原始数据流量约 $1920 \times 1080 \times 3 \times 30 \approx 187\text{ MB/s}$ 。16 路就是约 3 GB/s。这些数据必须在几十毫秒内完成解码 → 预处理 → 推理 → 后处理 → 决策的完整链路。

因此工业视觉工程的核心工作不是”写模型”，而是围绕这条链路做性能工程——把延迟压低、把吞吐拉高、把多路并发管好、把异常恢复做好。可以把它类比成一条流水线：

这条链路的每一环都可能成为瓶颈，而工程师的工作就是找到瓶颈并消除它。

OpenCV 工业应用

OpenCV（Open Source Computer Vision Library）是工业视觉中最基础的工具库，提供从图像读取到传统视觉算法的完整能力。在深度学习时代，OpenCV 的角色从”做检测”退化为”做预处理和传统辅助算法”——但它在工业现场依然不可替代，因为大量场景（定位、对位、标定）用传统方法反而比深度学习更快更稳。

模板匹配（Template Matching）

模板匹配（用 cv2.matchTemplate 实现）是工业对位最常用的算法：拿一张小图（模板）在大图里滑动搜索，找到匹配度最高的位置。典型用途是工件定位——先找到零件在画面里的精确坐标，后续的缺陷检测只在这个 ROI（Region of Interest，感兴趣区域）内做，大幅减少计算量。

"""
模板匹配工件定位示例
场景：相机拍摄传送带上的金属零件，需要实时找到零件中心坐标。
"""
import cv2
import numpy as np

# 读取场景图（相机实时帧）和模板图（提前截取的零件标准外观）
scene = cv2.imread("scene.png", cv2.IMREAD_GRAYSCALE)
template = cv2.imread("template.png", cv2.IMREAD_GRAYSCALE)
h, w = template.shape[:2]

# matchTemplate 在 scene 上以滑窗方式计算模板与局部区域的相似度
# TM_CCOEFF_NORMED：归一化相关系数，值域 [-1, 1]，越接近 1 匹配越好
result = cv2.matchTemplate(scene, template, cv2.TM_CCOEFF_NORMED)
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(result)

# max_loc 是最佳匹配位置的左上角坐标
top_left = max_loc
center_x = top_left[0] + w // 2
center_y = top_left[1] + h // 2
confidence = max_val  # 置信度，用于判断是否找到

if confidence > 0.85:
    print(f"工件定位成功：中心=({center_x}, {center_y})，置信度={confidence:.3f}")
    # 后续：只在此 ROI 区域做缺陷检测，节省推理算力
else:
    print(f"未找到工件（置信度 {confidence:.3f} 低于阈值 0.85）")

工程提示：纯模板匹配对光照变化和旋转非常敏感。工业现场通常配合光照控制（恒定光源）和多角度模板（提前截取多个旋转角度的模板分别匹配）来提升鲁棒性。如果零件有任意旋转，考虑用特征点匹配（SIFT/ORB）替代。

形态学操作（Morphological Operations）

形态学操作（Morphology）是基于数学形态学的图像处理方法，用一个小结构元素（kernel）对二值图或灰度图做膨胀（dilate）、腐蚀（erode）等操作，用途是去噪、填充孔洞、连接断裂区域。在预处理阶段非常常用。

"""
形态学操作示例：去除二值化掩码中的小噪点并填充孔洞
"""
import cv2
import numpy as np

mask = cv2.imread("defect_mask.png", cv2.IMREAD_GRAYSCALE)
kernel = np.ones((5, 5), np.uint8)

# 开运算（Opening）= 先腐蚀后膨胀 → 去除小的前景噪点
opened = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel)

# 闭运算（Closing）= 先膨胀后腐蚀 → 填充前景内的小孔洞
closed = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel)

# 组合：先开运算去噪，再闭运算填孔 → 得到干净的目标区域
clean_mask = cv2.morphologyEx(opened, cv2.MORPH_CLOSE, kernel)

操作	公式	效果	典型用途
腐蚀 erode	$A \ominus B$	缩小前景	去除微小噪点、分离粘连物体
膨胀 dilate	$A \oplus B$	扩大前景	连接断裂区域、填充缝隙
开运算 opening	$(A \ominus B) \oplus B$	去除小前景	消除散点噪声
闭运算 closing	$(A \oplus B) \ominus B$	填充小孔洞	补全目标区域

边缘检测（Edge Detection）

边缘检测用于提取物体的轮廓信息。Canny 算法是工业中最常用的边缘检测器，它包含多步：高斯模糊降噪 → Sobel 梯度计算 → 非极大值抑制 → 双阈值滞后处理。

import cv2

gray = cv2.imread("part.png", cv2.IMREAD_GRAYSCALE)
# Canny 双阈值：低于 threshold1 的边缘被丢弃，高于 threshold2 的保留为强边缘
edges = cv2.Canny(gray, threshold1=50, threshold2=150)
# edges 是二值图，白色像素即为检测到的边缘

边缘检测结果常作为后续霍夫变换（检测直线/圆）或轮廓提取（cv2.findContours）的输入，用于尺寸测量和形状检测。

FFmpeg：视频解码与推流利器

FFmpeg 是音视频领域的瑞士军刀，在工业视觉中承担视频解码、编码、转码、抽帧、推流等任务。几乎所有 AI 视觉项目在处理 RTSP 视频流时，底层都直接或间接依赖 FFmpeg（OpenCV 的 VideoCapture 在读取视频文件/流时底层就调用 FFmpeg）。

常用命令行实战

# 1. RTSP 转码为更易处理的格式（降低分辨率，方便 AI 推理）
ffmpeg -rtsp_transport tcp \
  -i "rtsp://admin:pass123@192.168.1.100:554/Streaming/Channels/101" \
  -c:v libx264 -s 1280x720 -r 25 -preset ultrafast \
  -f rtsp "rtsp://localhost:8554/processed"

# 2. 从视频中每隔 1 秒抽一帧（生成训练数据集）
ffmpeg -i input.mp4 -vf "fps=1" frames/frame_%06d.jpg

# 3. 推流到 RTMP 服务器（直播/远程监控）
ffmpeg -re -i output.mp4 -c copy -f flv "rtmp://server/live/stream_key"

# 4. 只提取第 100~200 帧之间的片段
ffmpeg -i input.mp4 -vf "select=between(n\,100\,200)" -vsync 0 clips/segment.mp4

各参数含义：

参数	含义	常用值
`-i`	输入源（文件/RTSP/RTMP/设备）	URL 或文件路径
`-r`	帧率（fps）	`25`, `30`
`-s`	输出分辨率	`1280x720`, `1920x1080`
`-c:v`	视频编解码器	`libx264`（H.264）, `libx265`（H.265）, `h264_nvenc`（NVIDIA 硬件编码）
`-preset`	编码速度/压缩率权衡	`ultrafast` ~ `veryslow`
`-rtsp_transport`	RTSP 传输方式	`tcp`（可靠）或 `udp`（低延迟）
`-vf`	视频滤镜链	`fps=1`, `scale=640:480`

硬件加速：NVDEC / NVENC

纯软件解码（CPU）在处理多路高分辨率视频时很快成为瓶颈。NVIDIA GPU 提供了专用的硬件编解码引擎：

NVDEC（NVIDIA Decoder）：GPU 硬件解码，一块 GPU 可同时解码几十路 1080p 流
NVENC（NVIDIA Encoder）：GPU 硬件编码，用于输出处理后的视频

# 使用 NVDEC 硬件解码 RTSP 流，再用 NVENC 硬件编码输出
ffmpeg -hwaccel cuda -c:v h264_cuvid \
  -i "rtsp://admin:pass@192.168.1.100/stream" \
  -c:v h264_nvenc -preset p1 -tune ll \
  -f rtsp "rtsp://localhost:8554/output"
# -hwaccel cuda     → 启用 CUDA 硬件加速
# h264_cuvid        → NVDEC H.264 解码器
# h264_nvenc        → NVENC H.264 编码器
# -tune ll          → 低延迟调优

硬件解码的另一个巨大优势是零拷贝：解码后的帧直接留在 GPU 显存中，可以直接送入深度学习模型推理，避免 GPU→CPU→GPU 的来回搬运。NVIDIA 的 DeepStream SDK 正是围绕这一能力构建的高性能视频分析管线。

FFmpeg 解码后的帧通常会送入分割模型做进一步处理，相关原理请参考图像分割。

RTSP 协议详解

RTSP（Real-Time Streaming Protocol，实时流传输协议）是工业摄像头最常用的视频流协议。理解 RTSP 的 URL 格式和传输方式，是接入工业相机的基础。

RTSP URL 格式

rtsp://[user:password@]host[:port][/path]

user:password：认证信息（如果摄像头启用了密码认证）
host：摄像头 IP 地址
port：RTSP 端口，默认 554
path：流路径，不同品牌不同：

品牌	典型 RTSP 路径
海康威视（Hikvision）	`rtsp://admin:pass@IP:554/Streaming/Channels/101`
大华（Dahua）	`rtsp://admin:pass@IP:554/cam/realmonitor?channel=1&subtype=0`
宇视（Uniview）	`rtsp://admin:pass@IP:554/media/video1`
通用 ONVIF	`rtsp://user:pass@IP:554/onvif1`

认证方式

RTSP 支持两种 HTTP 风格的认证：

Basic 认证：用户名密码以 Base64 明文编码放在请求头中，不安全，容易被抓包窃取。
Digest 认证（摘要认证）：使用 challenge-response 机制，密码不以明文传输，安全性更高。大多数现代摄像头默认使用 Digest。

UDP vs TCP 传输

RTSP 负责流控制，但实际的媒体数据（RTP 包）可以使用不同传输层：

传输方式	特点	适用场景
UDP	无连接、不保证可靠、延迟低（无重传）	局域网、对延迟极敏感、允许少量丢帧
TCP	面向连接、保证可靠、延迟稍高（有重传）	跨网段、网络质量不稳定、需要完整性

工业现场建议：绝大多数工业视觉部署在局域网内，但网络抖动偶有发生。建议优先使用 TCP（-rtsp_transport tcp），因为视觉推理对帧完整性要求高——丢帧会导致推理跳变，而稍微增加的延迟（几毫秒）在工业场景中通常可以接受。

OpenCV 接入 RTSP

"""
OpenCV 通过 RTSP 读取工业摄像头视频流
"""
import cv2

# 构造 RTSP URL（海康威视示例）
rtsp_url = "rtsp://admin:YourPass@192.168.1.100:554/Streaming/Channels/101"

# 关键：设置环境变量强制使用 TCP 传输，避免 UDP 丢包导致花屏
import os
os.environ["OPENCV_FFMPEG_CAPTURE_OPTIONS"] = "rtsp_transport;tcp"

cap = cv2.VideoCapture(rtsp_url, cv2.CAP_FFMPEG)

if not cap.isOpened():
    raise RuntimeError(f"无法打开 RTSP 流: {rtsp_url}")

while True:
    ret, frame = cap.read()
    if not ret:
        print("读取帧失败，可能断流")
        break

    # 在这里做预处理 + 推理
    # result = model(frame)

    cv2.imshow("RTSP Stream", frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break

cap.release()
cv2.destroyAllWindows()

多路视频管理

工业现场往往有十几路甚至几十路摄像头同时工作。如何高效管理多路视频流是工业视觉工程的核心挑战之一。

为什么不能单线程处理多路？

直觉上，一个循环轮流读取每路摄像头似乎可行。但实际上，cap.read() 是阻塞调用——如果某一路因为网络抖动延迟了 200ms，整个循环就会被卡住，导致其他所有路的帧积压、延迟雪崩式增长。

下图直观展示了不同多路策略的吞吐量差异：

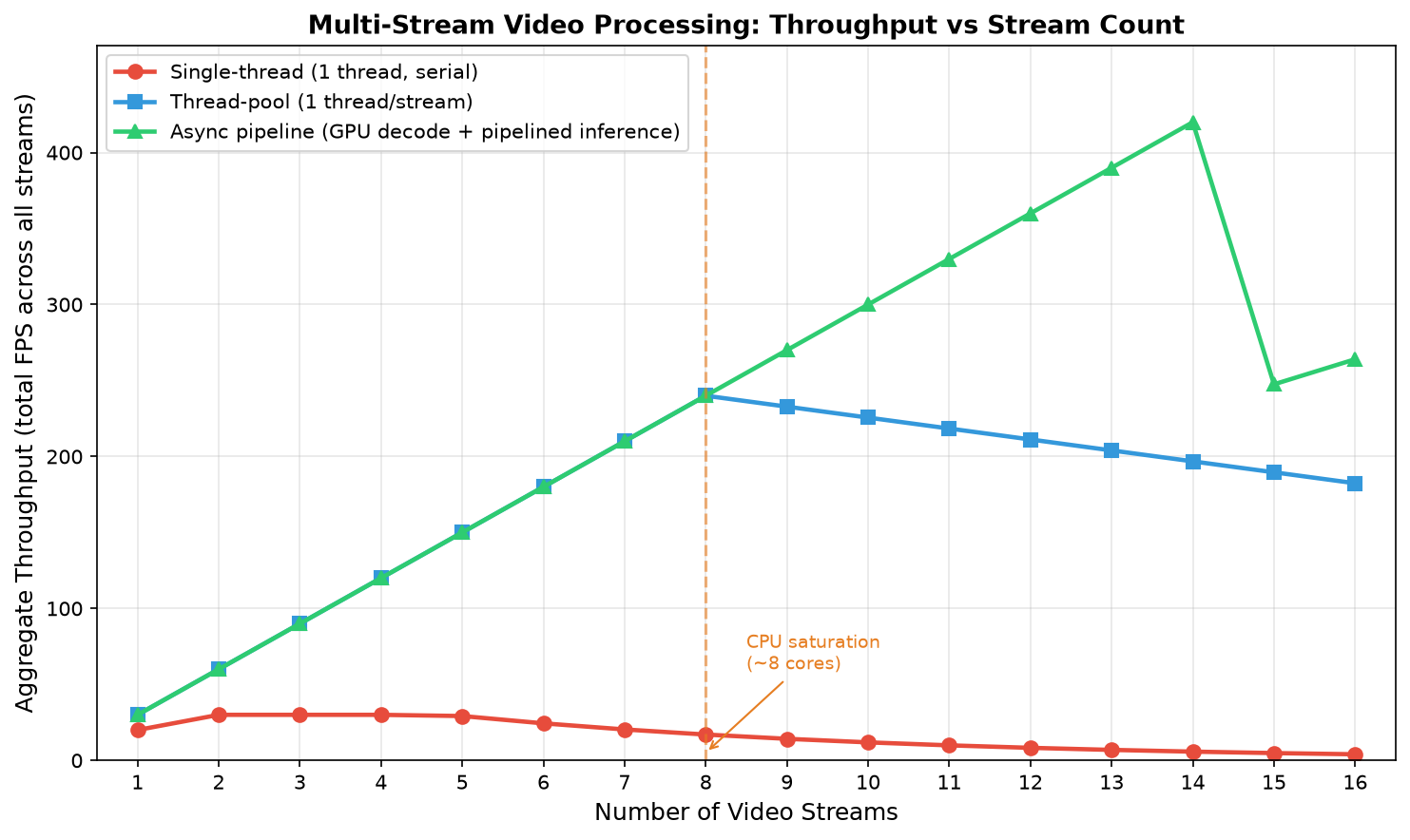

多路视频处理策略：吞吐量与路数关系

如图所示，单线程方案在路数增加时总吞吐量不升反降；线程池方案在 CPU 核心数耗尽后停止扩展；异步管线方案（GPU 硬件解码 + 推理流水线）扩展性最好。

方案一：线程池（每路一个线程）

最直接的方案是给每路摄像头分配一个独立线程负责读取帧，主线程只做推理。

"""
多路视频线程池方案
每个 RTSP 源一个独立线程，持续将最新帧写入共享缓冲区。
主线程轮询各缓冲区做推理。
"""
import cv2
import threading
import time

class StreamThread(threading.Thread):
    def __init__(self, rtsp_url, name):
        super().__init__(daemon=True)
        self.rtsp_url = rtsp_url
        self.name = name
        self.frame = None          # 共享变量：只保留最新帧
        self.lock = threading.Lock()
        self.running = True

    def run(self):
        cap = cv2.VideoCapture(self.rtsp_url, cv2.CAP_FFMPEG)
        while self.running:
            ret, frame = cap.read()
            if not ret:
                print(f"[{self.name}] 断流，2 秒后重连...")
                time.sleep(2)
                cap.release()
                cap = cv2.VideoCapture(self.rtsp_url, cv2.CAP_FFMPEG)
                continue
            with self.lock:
                self.frame = frame  # 覆盖旧帧——只处理最新的
        cap.release()

    def get_frame(self):
        with self.lock:
            return self.frame.copy() if self.frame is not None else None

# 启动多路
streams = [
    StreamThread("rtsp://admin:pass@192.168.1.101/stream", "CAM-01"),
    StreamThread("rtsp://admin:pass@192.168.1.102/stream", "CAM-02"),
    StreamThread("rtsp://admin:pass@192.168.1.103/stream", "CAM-03"),
]
for s in streams:
    s.start()

# 主循环：轮询各路最新帧做推理
while True:
    for s in streams:
        frame = s.get_frame()
        if frame is not None:
            # result = model(frame)  # 推理
            pass
    time.sleep(0.001)

关键设计：缓冲区只保留最新一帧，积压的旧帧直接丢弃。这保证了推理永远处理最新的画面，延迟不会累积。这比用一个 Queue 缓存所有帧要好得多——后者会导致延迟越来越大。

方案二：GStreamer Pipeline

GStreamer 是一个灵活的多媒体管线框架，比 FFmpeg 命令行更模块化。可以通过字符串描述整个处理链路：

"""
通过 GStreamer pipeline 接入 RTSP 并做硬件加速解码
"""
import cv2

pipeline = (
    "rtspsrc location=rtsp://admin:pass@192.168.1.100/stream latency=0 ! "
    "rtph264depay ! h264parse ! "
    "nvv4l2decoder ! "             # NVIDIA 硬件解码（NVDEC）
    "nvvidconv ! "                 # 格式转换（GPU → CPU）
    "video/x-raw, format=BGRx ! "
    "videoconvert ! "
    "video/x-raw, format=BGR ! appsink"
)
cap = cv2.VideoCapture(pipeline, cv2.CAP_GSTREAMER)

方案三：NVIDIA DeepStream

当路数达到几十路时，最专业的方案是 DeepStream SDK，它基于 GStreamer 但深度优化了 GPU 硬件解码和批量推理，能在一块 GPU 上同时处理 30+ 路高清视频流，并内置目标追踪、 OSD 叠加、消息发布等工业功能。

FPS 优化策略

在算力有限的边缘设备上，把推理 FPS 拉满是最常见的优化目标。以下策略按性价比从高到低排列。

1. 分辨率降采样

大多数工业视觉任务不需要 1080p 的分辨率。降到 720p 或更低，计算量可减少 $50\%$ 以上：

\text{计算量比例} = \frac{W_{\text{new}} \times H_{\text{new}}}{W_{\text{orig}} \times H_{\text{orig}}}

例如从 $1920 \times 1080$ 降到 $1280 \times 720$ ： $\frac{1280 \times 720}{1920 \times 1080} = \frac{921600}{2073600} \approx 0.44$ ，计算量降为原来的 44%。

# 推理前 resize 到更小尺寸
inference_frame = cv2.resize(frame, (640, 360))
result = model(inference_frame)

2. ROI 裁剪

如果只关心画面的某个区域（如传送带中央），预先裁剪 ROI 可以大幅减少无效计算：

# 只裁剪传送带所在的中间区域
roi = frame[200:800, 400:1500]
result = model(roi)

3. 跳帧策略

并非每一帧都需要做完整推理。可以交替执行轻量推理（每帧）和重量推理（每 N 帧）：

frame_count = 0
skip_interval = 3  # 每 3 帧做一次完整推理

while True:
    ret, frame = cap.read()
    frame_count += 1

    if frame_count % skip_interval == 0:
        last_result = heavy_model(frame)  # 重量模型：YOLO 检测
    else:
        last_result = light_tracker(frame, last_result)  # 轻量跟踪：延续上次结果

4. 异步推理（推理与解码并行）

把解码和推理放在不同线程，用队列连接，使二者并行执行：

import threading
import queue

frame_queue = queue.Queue(maxsize=2)  # 限制队列长度防止积压

def decode_thread(rtsp_url):
    """线程 A：持续解码最新帧"""
    cap = cv2.VideoCapture(rtsp_url, cv2.CAP_FFMPEG)
    while True:
        ret, frame = cap.read()
        if ret:
            # 队列满时丢弃旧帧，只保留最新
            if frame_queue.full():
                try:
                    frame_queue.get_nowait()
                except queue.Empty:
                    pass
            frame_queue.put(frame)

def inference_thread():
    """线程 B：从队列取帧做推理"""
    while True:
        frame = frame_queue.get()
        result = model(frame)
        # 处理 result...

threading.Thread(target=decode_thread, args=(rtsp_url,), daemon=True).start()
threading.Thread(target=inference_thread, daemon=True).start()

延迟控制

工业控制场景中，延迟（latency）可能比吞吐量更重要——机械臂引导要求端到端延迟在 100ms 以内。延迟控制的核心原则是永不积压。

帧缓冲策略：只处理最新帧

如前述线程池方案所示，缓冲区设计为”只保留最新帧”。如果用传统的 Queue 把所有解码帧都缓存起来，推理处理不过来时队列会越来越长，延迟线性增长——这是新手最常犯的错误。

经验法则：缓冲区长度永远设为 1（或最多 2）。宁可丢帧，不要积压。工业视觉中”丢失几帧”远比”延迟 2 秒”可接受。

零拷贝（Zero-copy）

在 GPU 推理场景中，CPU 和 GPU 之间的数据拷贝（cudaMemcpy）是显著的延迟来源。零拷贝技术让解码后的帧直接留在 GPU 显存中，推理时无需搬运：

Pipeline 并行

将整个链路拆分为多个 stage（解码 → 预处理 → 推理 → 后处理），每个 stage 在独立线程/GPU stream 上运行，像工厂流水线一样重叠执行，从而把端到端延迟从”各阶段之和”降到”最慢阶段的时间”。

断流重连

工业摄像头部署在现场，网络抖动、摄像头重启、交换机过载都可能导致 RTSP 流断开。系统必须能自动检测断流并重连，否则需要人工巡检干预。

心跳检测

定期检查 cap.isOpened() 和 cap.read() 的返回值。如果连续 N 次读取失败，判定为断流：

import time

class ReconnectingCapture:
    """带自动重连的 RTSP 捕获器"""
    def __init__(self, rtsp_url, max_retries=5):
        self.rtsp_url = rtsp_url
        self.max_retries = max_retries
        self.cap = None
        self.consecutive_failures = 0
        self._connect()

    def _connect(self):
        if self.cap is not None:
            self.cap.release()
        self.cap = cv2.VideoCapture(self.rtsp_url, cv2.CAP_FFMPEG)

    def read(self):
        """读取一帧。失败时自动重连（指数退避）。"""
        for attempt in range(self.max_retries):
            ret, frame = self.cap.read()
            if ret:
                self.consecutive_failures = 0
                return True, frame

            self.consecutive_failures += 1
            # 指数退避：1s, 2s, 4s, 8s, 16s ...
            backoff = 2 ** attempt
            print(f"断流！第 {attempt + 1}/{self.max_retries} 次重连，"
                  f"等待 {backoff}s ...")
            time.sleep(backoff)
            self._connect()

        print("重连失败，放弃此路流。")
        return False, None

# 使用
capture = ReconnectingCapture("rtsp://admin:pass@192.168.1.100/stream")
while True:
    ret, frame = capture.read()
    if ret:
        result = model(frame)

指数退避（Exponential Backoff）

重连时不能以固定频率疯狂重试——如果交换机宕机了，所有摄像头同时疯狂重连只会让情况更糟（“惊群效应”）。指数退避策略让重连间隔随失败次数翻倍（ $1, 2, 4, 8, 16, \dots$ 秒），既保证最终能恢复，又避免重连风暴。

2025–2026 最新进展

NVIDIA DeepStream 7.x：引入对新一代 Blackwell GPU 的支持，单卡可同时解码 + 推理 60+ 路 1080p 流；新增对 H.265 / AV1 硬件解码的完整支持，降低带宽消耗。
AV1 编码普及：新一代工业摄像头开始支持 AV1 编码，同等画质下码率比 H.265 再降 30%，对多路高分辨率场景的带宽压力缓解明显。FFmpeg 7.0+ 已稳定支持 AV1 的 libdav1d / libsvtav1 解码/编码。
边缘 AI SoC 视觉能力集成：NVIDIA Jetson Orin Nano / Orin NX、瑞芯微 RK3588 等边缘平台将 ISP（图像信号处理器）、硬件编解码器和 NPU 集成在同一芯片上，实现了从传感器到推理的全链路零拷贝，功耗低至 5–15W。
GStreamer 1.24+：改进了 nvstreammux 的零拷贝路径，减少了一次 GPU→CPU→GPU 中转，多路管线延迟降低 15–20%。
AI 辅助摄像头标定：基于 AR 标定板 + SLAM 的自动标定工具链（如 OpenCV 5.x 的 cv2.aruco 增强）大幅降低了多相机系统的标定成本，工业现场部署时间从数小时缩短到分钟级。
视频大模型（Video LLM）进入工业：2025 年起，Video-LLaVA、Gemini 等视频理解大模型开始在高端质检场景试点，能直接对一段视频做自然语言推理（“这段视频中零件是否有划痕”），挑战传统”逐帧检测”范式。

术语表

术语	英文全称	释义
工业视觉	Industrial Vision / Machine Vision	用摄像头和算法让机器”看见”并理解工业场景
模板匹配	Template Matching	用模板图在大图中滑动搜索匹配位置的定位算法
形态学操作	Morphological Operations	用结构元素对图像做腐蚀/膨胀等操作的图像处理方法
ROI	Region of Interest	感兴趣区域，图像中只处理特定部分以减少计算量
RTSP	Real-Time Streaming Protocol	实时流传输协议，工业摄像头最常用的视频流协议
RTP	Real-time Transport Protocol	实际承载音视频数据的传输层协议，通常配合 RTSP 使用
NVDEC	NVIDIA Decoder	NVIDIA GPU 的专用硬件解码引擎
NVENC	NVIDIA Encoder	NVIDIA GPU 的专用硬件编码引擎
零拷贝	Zero-copy	数据在 GPU 显存中直接流转，避免 CPU-GPU 间反复拷贝
指数退避	Exponential Backoff	重连间隔随失败次数指数增长的重试策略
DeepStream	NVIDIA DeepStream SDK	NVIDIA 的高性能视频分析管线 SDK
GStreamer	—	模块化的开源多媒体管线框架
开运算	Opening	先腐蚀后膨胀，去除小噪点
闭运算	Closing	先膨胀后腐蚀，填充小孔洞
Canny	Canny Edge Detector	多步骤边缘检测算法
端到端延迟	End-to-end Latency	从图像采集到决策输出的总耗时
