混合规划

在本节中，你将学习如何使用 MoveIt 2 的 混合规划（Hybrid Planning）功能。

混合规划使你可以使用 MoveIt 2 在线（重新）规划并执行机器人运动，还能为运动规划流程加入更多自定义逻辑。

什么是混合规划？

混合规划将（较慢的）全局运动规划器与（较快的）局部运动规划器结合使用，使机器人能够在动态环境中在线解决各种任务。通常，全局运动规划器用于离线创建初始运动规划，并在全局解失效时对其进行重新规划；局部规划器则将全局解适配到局部约束，并对环境变化立即做出响应。关于该架构更详细的描述，请参阅混合规划概念。

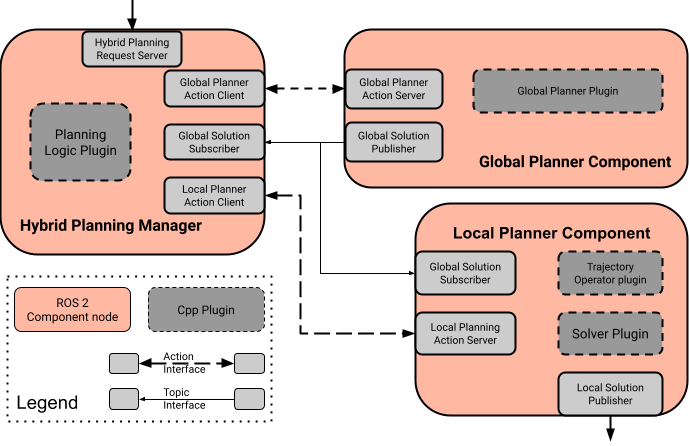

MoveIt 2 中实现 混合规划 的架构如下图所示：

混合规划管理器（Hybrid Planning Manager）为 混合规划请求（Hybrid Planning requests）提供 API，实现高层规划逻辑，并协调两个规划器之间的交互。全局规划请求由 全局规划器组件（Global Planner Component）响应，该组件求解给定的规划问题并发布解；局部规划器组件（Local Planner Component）处理传入的全局轨迹更新，并在每次迭代中求解局部规划问题。使用该架构的主要优势有：

全局和局部受约束的运动规划问题可以分开处理
借助局部规划器可以实现在线运动规划
在动态或未知环境中进行响应式重新规划

入门指南

如果尚未完成，请确保你已经完成了入门指南中的步骤。

要启动混合规划演示，只需运行：

ros2 launch moveit_hybrid_planning hybrid_planning_demo.launch.py

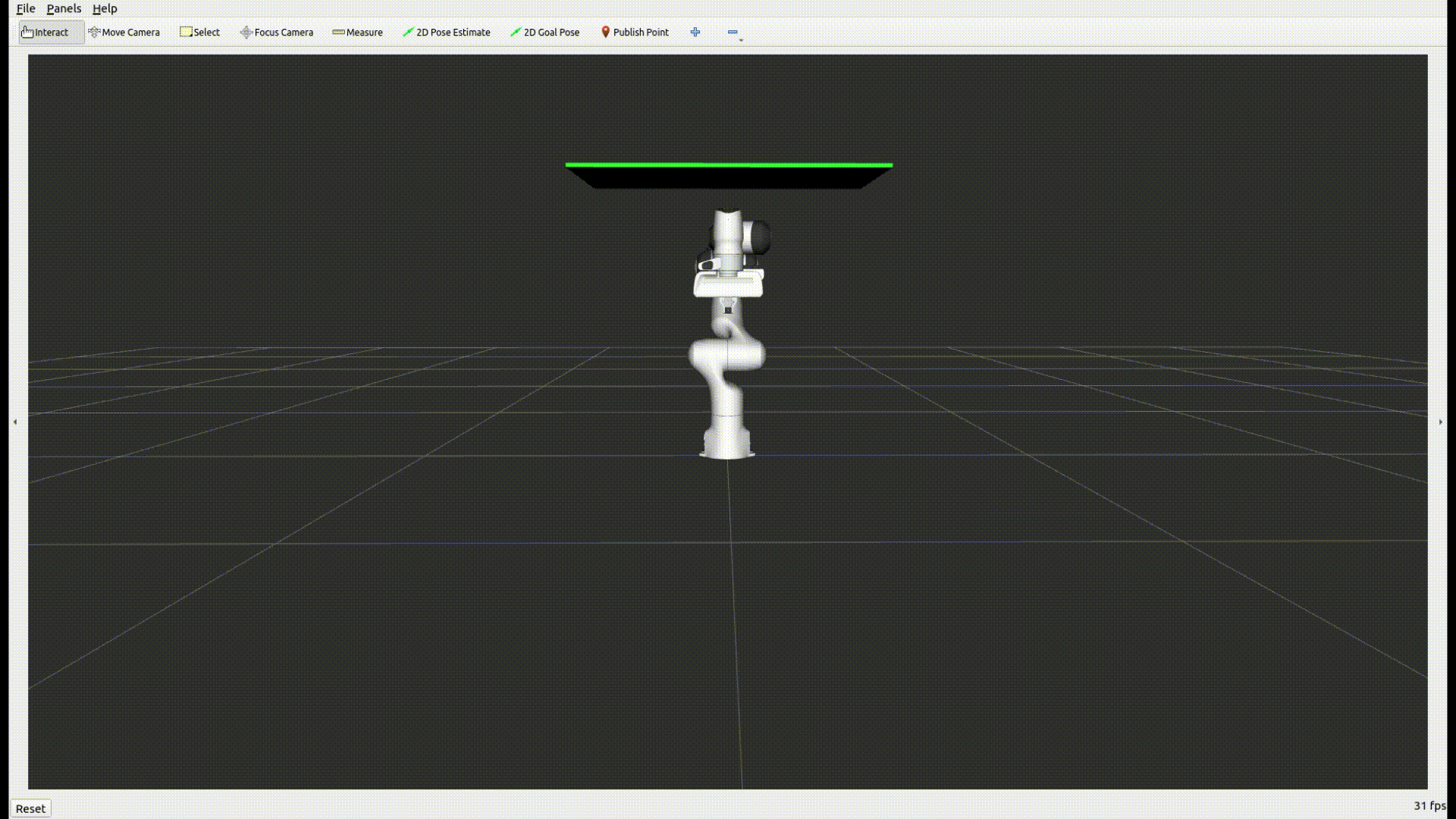

你应该会看到与上方示例 GIF 类似的行为（但不包含重新规划）。

要与该架构交互，只需向 混合规划管理器 提供的 action server 发送一个 混合规划请求 即可。

现在让我们改变这种行为，使架构能够重新规划失效的轨迹。为此，只需修改 planner_logic_plugin：将演示配置中的插件名替换为 “moveit_hybrid_planning/ReplanInvalidatedTrajectory”，然后重新构建该包：

colcon build --packages-select moveit2_tutorials

重新运行上面的启动命令后，你应该会看到架构重新规划了失效的轨迹。

要将混合规划架构集成到你的项目中，需要在某个 launch 文件中添加一个带有必要参数的 混合规划 组件节点：

# Generate launch description with multiple components
container = ComposableNodeContainer(
    name="hybrid_planning_container",
    namespace="/",
    package="rclcpp_components",
    executable="component_container",
    composable_node_descriptions=[
        ComposableNode(
            package="moveit_hybrid_planning",
            plugin="moveit::hybrid_planning::GlobalPlannerComponent",
            name="global_planner",
            parameters=[
                global_planner_param,
                robot_description,
                robot_description_semantic,
                kinematics_yaml,
                ompl_planning_pipeline_config,
            ],
        ),
        ComposableNode(
            package="moveit_hybrid_planning",
            plugin="moveit::hybrid_planning::LocalPlannerComponent",
            name="local_planner",
            parameters=[
                local_planner_param,
                robot_description,
                robot_description_semantic,
                kinematics_yaml,
            ],
        ),
        ComposableNode(
            package="moveit_hybrid_planning",
            plugin="moveit::hybrid_planning::HybridPlanningManager",
            name="hybrid_planning_manager",
            parameters=[hybrid_planning_manager_param],
        ),
    ],
    output="screen",
)

自定义混合规划架构

与 MoveIt 2 的其他部分一样，混合规划架构在设计上高度可定制，同时也便于复用现有解决方案。架构中的每个组件都是一个 ROS 2 节点，只要它提供其他节点所需的 API，就可以被你自定义的 ROS 2 节点完全替换。每个组件的运行时行为由插件定义。本节重点介绍如何通过实现自己的插件来定制 混合规划架构。

全局与局部运动规划

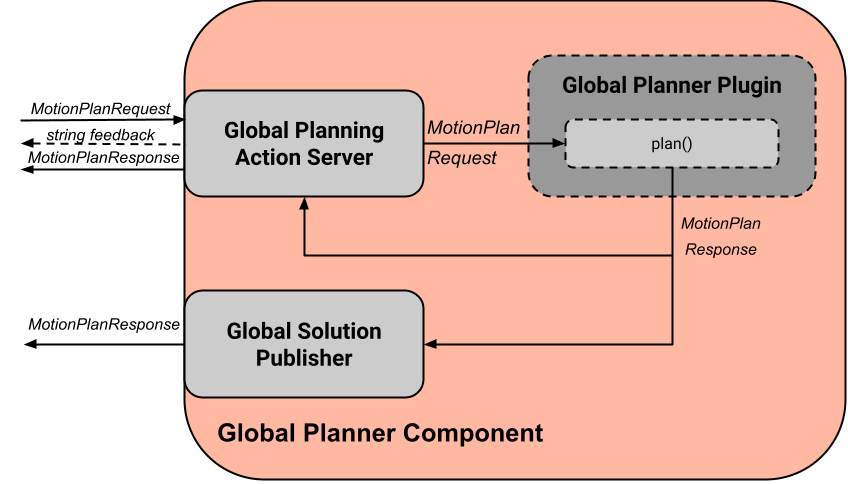

要获得全局运动规划解，需要通过 全局规划 Action Server 激活 全局规划器组件。当收到 MotionPlanRequest 时，组件使用 全局规划器插件 计算运动规划，并将解发布给其他组件。组件内的数据流如下图所示：

全局规划器插件 可用于实现和定制全局规划算法。要实现你自己的规划器，只需继承 GlobalPlannerInterface：

class MySmartPlanner : public GlobalPlannerInterface
{
public:
  // Constructor and Destructor - Don't forget to define it!
  MySmartPlanner() = default;
  ~MySmartPlanner() = default;

  // This function is called when your plugin is loaded
  bool initialize(const rclcpp::Node::SharedPtr& node) override;

  // Defines how the planner solves the motion planning problem
  moveit_msgs::msg::MotionPlanResponse
  plan(const std::shared_ptr<rclcpp_action::ServerGoalHandle<moveit_msgs::action::GlobalPlanner>> global_goal_handle) override;

  // This is called when global planning is aborted or finished
  bool reset() override;
};

全局规划器的示例实现可以在此处找到。

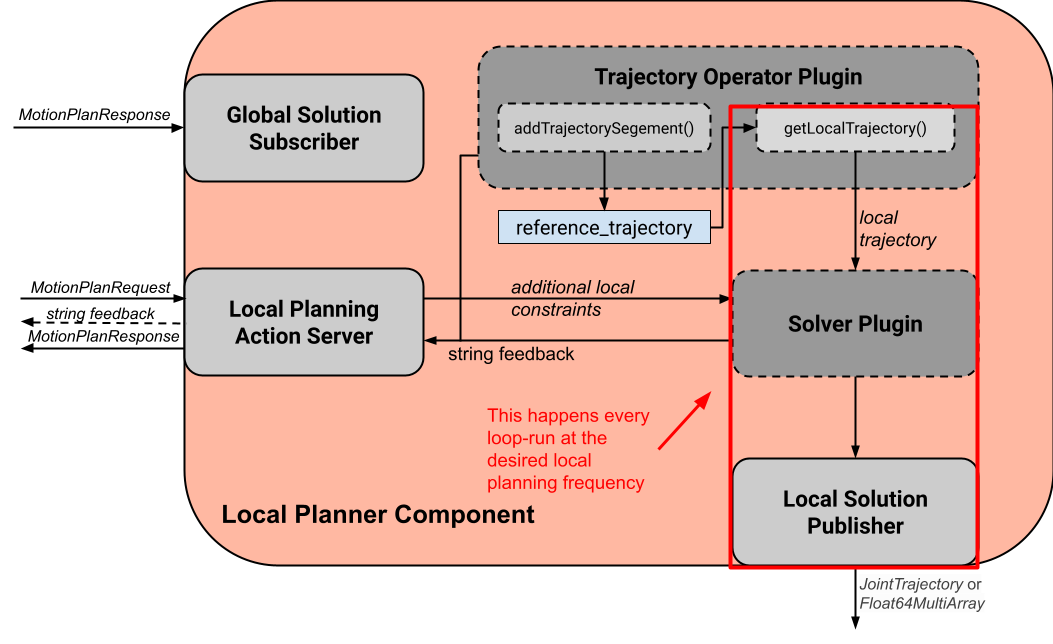

局部规划器组件 的行为则更为复杂。其数据流如下图所示：

局部规划器通过 局部规划 Action Server 启动和停止。组件启动后，每次迭代都会执行以下任务：

通过调用 getLocalTrajectory() 基于当前状态获取局部规划问题
按照 局部求解器插件 的定义，求解由期望的局部轨迹和可选的附加约束所构成的局部规划问题
将局部解作为 JointTrajectory 或 Float64MultiArray 消息发布

通过 全局解订阅器，局部规划器组件 接收全局规划更新，这些更新经过处理后融合到参考轨迹中。基于该参考轨迹，局部规划器一旦启动就会识别并求解局部规划问题。全局轨迹更新如何处理并纳入参考轨迹，由 轨迹算子 的 addTrajectorySegment() 函数定义。

局部规划器组件 的行为可以通过 轨迹算子插件 和局部 求解器插件 定制：

轨迹算子插件 负责处理参考轨迹。要创建你自己的算子，你需要创建一个继承自 TrajectoryOperatorInterface 的插件类：

class MyAwesomeOperator : public TrajectoryOperatorInterface
{
public:
  // Constructor and Destructor - Don't forget to define it!
  MyAwesomeOperator() = default;
  ~MyAwesomeOperator() = default;

  // This function is called when your plugin is loaded
  bool initialize(const rclcpp::Node::SharedPtr& node, const moveit::core::RobotModelConstPtr& robot_model,
                  const std::string& group_name) override;
  moveit_msgs::action::LocalPlanner::Feedback

  // Process global trajectory updates
  moveit_msgs::action::LocalPlanner::Feedback
  addTrajectorySegment(const robot_trajectory::RobotTrajectory& new_trajectory) override;

  // Sample the local planning problem from the reference trajectory
  moveit_msgs::action::LocalPlanner::Feedback
  getLocalTrajectory(const moveit::core::RobotState& current_state,
                     robot_trajectory::RobotTrajectory& local_trajectory) override;

  // Optional but can be useful for the algorithm you're using
  double getTrajectoryProgress(const moveit::core::RobotState& current_state) override;

  // This is called when local planning is aborted or re-invoked
  bool reset() override;
};

轨迹算子的示例实现可以在此处找到。

局部求解器插件 实现了每次迭代求解局部规划问题的算法。要实现你自己的求解器，你需要继承 LocalConstraintSolverInterface：

class MyAwesomeSolver : public LocalConstraintSolverInterface
{
public:
  // Constructor and Destructor - Don't forget to define it!
  MyAwesomeSolver() = default;
  ~MyAwesomeSolver() = default;

  // This function is called when your plugin is loaded
  bool initialize(const rclcpp::Node::SharedPtr& node,
                  const planning_scene_monitor::PlanningSceneMonitorPtr& planning_scene_monitor,
                  const std::string& group_name) override;

  // This is called when the local planning is aborted or re-invoked
  bool reset() override;

  // Within this function the local planning problem is solved.
  // Conversation into the configured msg type is handled by the local planner component
  moveit_msgs::action::LocalPlanner::Feedback
  solve(const robot_trajectory::RobotTrajectory& local_trajectory,
        const std::shared_ptr<const moveit_msgs::action::LocalPlanner::Goal> local_goal,
        trajectory_msgs::msg::JointTrajectory& local_solution) override;
};

局部约束求解器的示例实现可以在此处找到。

两个插件在初始化时都会收到 ROS 2 节点的共享指针，可用于创建额外的自定义 ROS 2 通信接口，例如订阅额外的传感器数据源。

规划逻辑与响应行为

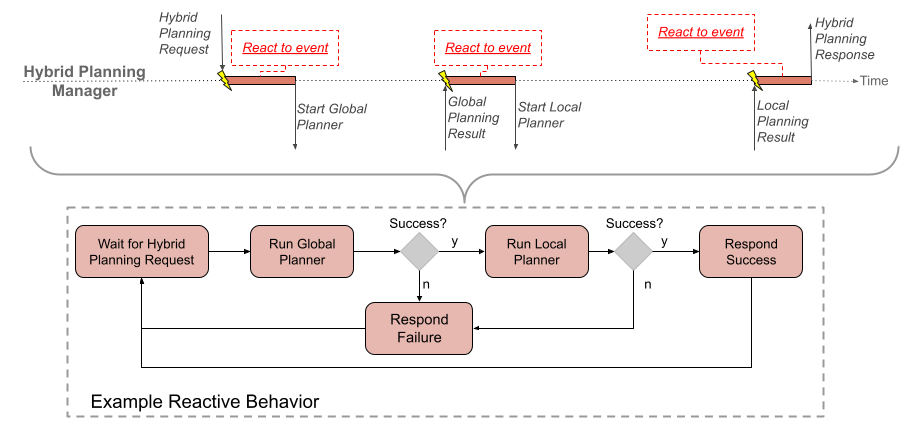

除了能够组合全局与局部运动规划器之外，该架构还使机器人能够在线响应事件。你可以通过 规划逻辑插件 定制这一行为。一个简单的 混合规划逻辑 示例如下图所示：

事件是触发 混合规划管理器 内回调函数的离散信号。ROS 2 的 action 反馈、action 结果和话题被用作事件通道。需要特别指出的是，从规划器节点到 混合规划管理器 的 action 反馈并非用于返回反馈，而是用于触发对 action 处于活动期间所发生事件的响应。例如，在线局部规划期间出现未预见的碰撞物体：局部规划器组件 通过 action 反馈通道向 混合规划管理器 发送 “collision object ahead” 事件消息，但当前局部规划 action 是中止还是仅更新参考轨迹，则由 混合规划管理器 中的 规划逻辑插件 决定。

混合规划管理器 中事件通道的回调函数如下所示：

// Local planner action feedback callback
local_goal_options.feedback_callback =
    [this](rclcpp_action::ClientGoalHandle<moveit_msgs::action::LocalPlanner>::SharedPtr /*unused*/,
           const std::shared_ptr<const moveit_msgs::action::LocalPlanner::Feedback> local_planner_feedback) {

      // Call the planner plugin's react function with a given event string
      ReactionResult reaction_result = planner_logic_instance_->react(local_planner_feedback->feedback);

      // If the reaction is not successful, the whole hybrid planning action is aborted
      if (reaction_result.error_code.val != moveit_msgs::msg::MoveItErrorCodes::SUCCESS)
      {
        auto result = std::make_shared<moveit_msgs::action::HybridPlanning::Result>();
        result->error_code.val = reaction_result.error_code.val;
        result->error_message = reaction_result.error_message;
        hybrid_planning_goal_handle_->abort(result);
        RCLCPP_ERROR(LOGGER, "Hybrid Planning Manager failed to react to  '%s'", reaction_result.event.c_str());
      }
    };

要创建你自己的 规划逻辑插件，你需要继承 PlannerLogicInterface：

class MyCunningLogic : public PlannerLogicInterface
{
public:
  // Brief constructor and destructor
  MyCunningLogic() = default;
  ~MyCunningLogic() = default;

  // The plugin needs a shared pointer to the hybrid planning manager to access its member functions like planGlobalTrajectory()
  bool initialize(const std::shared_ptr<moveit_hybrid_planning::HybridPlanningManager>& hybrid_planning_manager) override;

  // This function can be used to implement reaction to some default Hybrid Planning events
  ReactionResult react(const BasicHybridPlanningEvent& event) override;

  // Here are reactions to custom events encoded as string implemented
  ReactionResult react(const std::string& event) override;
};

react() 函数的一种可能实现是包含一个 switch-case 语句，将事件映射到动作，如示例逻辑插件中所示。
