使用 Orbbec Astra 3D 相机

本教程专门介绍 Orbbec 3D 相机的 Astra 系列（https://www.orbbec.com/products/structured-light-camera/astra-series/）。 这类相机在普通彩色传感器之外还配备了一个深度传感器（depth sensor）。可以使用开源的 OpenNI API 通过 cv::VideoCapture 类来读取深度传感器。视频流则通过常规相机接口提供。

安装说明

Section titled “安装说明”

要在 OpenCV 中使用 Astra 相机的深度传感器，你应当完成以下步骤：

  1. 下载最新版本的 Orbbec OpenNI SDK（从这里获取）。解压归档文件，根据你的操作系统选择相应的构建版本，并按照 Readme 文件中提供的步骤进行安装。

  2. 例如，如果你使用 64 位 GNU/Linux，运行：

    Terminal window
    $ cd Linux/OpenNI-Linux-x64-2.3.0.63/
    $ sudo ./install.sh

    安装完成后，请务必重新插拔设备，以使 udev 规则生效。此时相机应当能像普通相机设备一样工作。请注意，当前用户应属于 video 组才能访问相机。此外，请确保 source 了 OpenNIDevEnvironment 文件：

    Terminal window
    $ source OpenNIDevEnvironment

    要验证 source 命令是否生效、能否找到 OpenNI 库及头文件，请运行以下命令，你应当会在终端中看到类似内容：

    Terminal window
    $ echo $OPENNI2_INCLUDE
    /home/user/OpenNI_2.3.0.63/Linux/OpenNI-Linux-x64-2.3.0.63/Include
    $ echo $OPENNI2_REDIST
    /home/user/OpenNI_2.3.0.63/Linux/OpenNI-Linux-x64-2.3.0.63/Redist

    如果以上两个变量为空，那么你需要重新 source OpenNIDevEnvironment。

    注意： Orbbec OpenNI SDK 2.3.0.86 及更新版本不再提供 install.sh。你可以使用以下脚本来初始化环境：

    # Check if user is root/running with sudo
    if [ `whoami` != root ]; then
        echo Please run this script with sudo
        exit
    fi


    ORIG_PATH=`pwd`
    cd `dirname $0`
    SCRIPT_PATH=`pwd`
    cd $ORIG_PATH


    if [ "`uname -s`" != "Darwin" ]; then
        # Install UDEV rules for USB device
        cp ${SCRIPT_PATH}/orbbec-usb.rules /etc/udev/rules.d/558-orbbec-usb.rules
        echo "usb rules file install at /etc/udev/rules.d/558-orbbec-usb.rules"
    fi


    OUT_FILE="$SCRIPT_PATH/OpenNIDevEnvironment"
    echo "export OPENNI2_INCLUDE=$SCRIPT_PATH/../sdk/Include" > $OUT_FILE
    echo "export OPENNI2_REDIST=$SCRIPT_PATH/../sdk/libs" >> $OUT_FILE
    chmod a+r $OUT_FILE
    echo "exit"

    注意： 最后试用过的版本 2.3.0.86_202210111154_4c8f5aa4_beta6 即使按照说明重建 libusb 之后，也无法在现代 Linux 上正常工作。最后一个已知可用的配置是 2.3.0.63 版本（在 Ubuntu 18.04 amd64 上测试通过）。官方下载页面不再提供该版本，但由 Orbbec 技术支持发布在 Orbbec 社区论坛的这里。

  3. 现在你可以通过在 CMake 中设置 WITH_OPENNI2 标志，将 OpenCV 配置为启用 OpenNI 支持。你可能还希望启用 BUILD_EXAMPLES 标志，以获得一个能在你的 Astra 相机上运行的代码示例。在包含 OpenCV 源代码的目录中运行以下命令以启用 OpenNI 支持：

    Terminal window
    $ mkdir build
    $ cd build
    $ cmake -DWITH_OPENNI2=ON ..

    如果找到 OpenNI 库，OpenCV 将随 OpenNI2 支持一起编译。你可以在 CMake 日志中看到 OpenNI2 支持的状态：

    --   Video I/O:
    --     DC1394:                      YES (2.2.6)
    --     FFMPEG:                      YES
    --       avcodec:                   YES (58.91.100)
    --       avformat:                  YES (58.45.100)
    --       avutil:                    YES (56.51.100)
    --       swscale:                   YES (5.7.100)
    --       avresample:                NO
    --     GStreamer:                   YES (1.18.1)
    --     OpenNI2:                     YES (2.3.0)
    --     v4l/v4l2:                    YES (linux/videodev2.h)

  4. 编译 OpenCV：

    Terminal window
    $ make

astra_color.jpg astra_depth.png

代码

Section titled “代码”

Astra Pro 相机有两个传感器——一个深度传感器和一个彩色传感器。深度传感器可以通过 OpenNI 接口配合 cv::VideoCapture 类来读取。视频流无法通过 OpenNI API 获取，只能通过常规相机接口提供。因此，为了同时获取深度帧和彩色帧，需要创建两个 cv::VideoCapture 对象：

// Open depth stream
VideoCapture depthStream(CAP_OPENNI2_ASTRA);
// Open color stream
VideoCapture colorStream(0, CAP_V4L2);

第一个对象将使用 OpenNI2 API 来获取深度数据。第二个对象使用 Video4Linux2 接口来访问彩色传感器。请注意，上面的示例假设 Astra 相机是系统中的第一个相机。如果你连接了不止一个相机，可能需要显式地设置正确的相机编号。

在使用所创建的 VideoCapture 对象之前，你可能希望通过设置对象属性来配置流参数。最重要的参数是帧宽度、帧高度和 fps。在本示例中，我们将两个流的宽度和高度都配置为 VGA 分辨率，这是两个传感器都可用的最大分辨率，并且我们希望两个流的参数相同，以便更方便地进行彩色到深度数据的配准：

// Set color and depth stream parameters
colorStream.set(CAP_PROP_FRAME_WIDTH,  640);
colorStream.set(CAP_PROP_FRAME_HEIGHT, 480);
depthStream.set(CAP_PROP_FRAME_WIDTH,  640);
depthStream.set(CAP_PROP_FRAME_HEIGHT, 480);
depthStream.set(CAP_PROP_OPENNI2_MIRROR, 0);

要设置和获取传感器数据生成器的某些属性，分别使用 cv::VideoCapture::set 和 cv::VideoCapture::get 方法，例如：

// Print depth stream parameters
cout << "Depth stream: "
     << depthStream.get(CAP_PROP_FRAME_WIDTH) << "x" << depthStream.get(CAP_PROP_FRAME_HEIGHT)
     << " @" << depthStream.get(CAP_PROP_FPS) << " fps" << endl;

通过 OpenNI 接口可用的相机支持以下深度生成器属性：

  • cv::CAP_PROP_FRAME_WIDTH —— 帧宽度，以像素为单位。
  • cv::CAP_PROP_FRAME_HEIGHT —— 帧高度，以像素为单位。
  • cv::CAP_PROP_FPS —— 帧率，以 FPS 为单位。
  • cv::CAP_PROP_OPENNI_REGISTRATION —— 通过改变深度生成器的视点（当标志为 “on” 时）将重映射的深度图注册到图像图的标志，或（当标志为 “off” 时）将该视点恢复为正常视点。注册过程产生的图像是像素对齐的，这意味着图像中的每个像素都与深度图像中的一个像素对齐。
  • cv::CAP_PROP_OPENNI2_MIRROR —— 用于启用或禁用该流镜像的标志。设为 0 可禁用镜像。

以下属性仅支持获取：

  • cv::CAP_PROP_OPENNI_FRAME_MAX_DEPTH —— 相机支持的最大深度，以 mm 为单位。
  • cv::CAP_PROP_OPENNI_BASELINE —— 基线值，以 mm 为单位。

在 VideoCapture 对象配置好之后，你就可以开始从中读取帧了。

注意： OpenCV 的 VideoCapture 提供的是同步 API，因此你必须在新的线程中抓取帧，以避免在读取一个流时阻塞另一个流。VideoCapture 不是线程安全的类，因此你需要小心避免任何可能的死锁或数据竞争。

由于存在两个需要同时读取的视频源，因此必须创建两个线程以避免阻塞。下面是一个示例实现：在每个传感器的新线程中获取帧，并将帧连同其时间戳一起存入一个列表：

// Create two lists to store frames
std::list<Frame> depthFrames, colorFrames;
const std::size_t maxFrames = 64;


// Synchronization objects
std::mutex mtx;
std::condition_variable dataReady;
std::atomic<bool> isFinish;


isFinish = false;


// Start depth reading thread
std::thread depthReader([&]
{
    while (!isFinish)
    {
        // Grab and decode new frame
        if (depthStream.grab())
        {
            Frame f;
            f.timestamp = cv::getTickCount();
            depthStream.retrieve(f.frame, CAP_OPENNI_DEPTH_MAP);
            if (f.frame.empty())
            {
                cerr << "ERROR: Failed to decode frame from depth stream" << endl;
                break;
            }


            {
                std::lock_guard<std::mutex> lk(mtx);
                if (depthFrames.size() >= maxFrames)
                    depthFrames.pop_front();
                depthFrames.push_back(f);
            }
            dataReady.notify_one();
        }
    }
});


// Start color reading thread
std::thread colorReader([&]
{
    while (!isFinish)
    {
        // Grab and decode new frame
        if (colorStream.grab())
        {
            Frame f;
            f.timestamp = cv::getTickCount();
            colorStream.retrieve(f.frame);
            if (f.frame.empty())
            {
                cerr << "ERROR: Failed to decode frame from color stream" << endl;
                break;
            }


            {
                std::lock_guard<std::mutex> lk(mtx);
                if (colorFrames.size() >= maxFrames)
                    colorFrames.pop_front();
                colorFrames.push_back(f);
            }
            dataReady.notify_one();
        }
    }
});

VideoCapture 可以获取以下数据：

  1. 来自深度生成器的数据：

    • cv::CAP_OPENNI_DEPTH_MAP —— 以 mm 为单位的深度值（CV_16UC1）
    • cv::CAP_OPENNI_POINT_CLOUD_MAP —— 以米为单位的 XYZ 坐标（CV_32FC3）
    • cv::CAP_OPENNI_DISPARITY_MAP —— 以像素为单位的视差（CV_8UC1）
    • cv::CAP_OPENNI_DISPARITY_MAP_32F —— 以像素为单位的视差（CV_32FC1）
    • cv::CAP_OPENNI_VALID_DEPTH_MASK —— 有效像素掩码（未被遮挡、未被阴影遮挡等）（CV_8UC1）

  2. 来自彩色传感器的数据是一幅常规的 BGR 图像（CV_8UC3）。

当有新数据可用时，每个读取线程都会通过条件变量通知主线程。帧被存放在一个有序列表中——列表中第一帧是最早捕获的，最后一帧是最新捕获的。由于深度帧和彩色帧是从相互独立的源读取的，即使两个流设置为相同的帧率，两路视频流也可能变得不同步。可以对两路流应用一个后同步过程，将深度帧和彩色帧配对。下面的示例代码演示了这一过程：

// Pair depth and color frames
while (!isFinish)
{
    std::unique_lock<std::mutex> lk(mtx);
    while (!isFinish && (depthFrames.empty() || colorFrames.empty()))
        dataReady.wait(lk);


    while (!depthFrames.empty() && !colorFrames.empty())
    {
        if (!lk.owns_lock())
            lk.lock();


        // Get a frame from the list
        Frame depthFrame = depthFrames.front();
        int64 depthT = depthFrame.timestamp;


        // Get a frame from the list
        Frame colorFrame = colorFrames.front();
        int64 colorT = colorFrame.timestamp;


        // Half of frame period is a maximum time diff between frames
        const int64 maxTdiff = int64(1000000000 / (2 * colorStream.get(CAP_PROP_FPS)));
        if (depthT + maxTdiff < colorT)
        {
            depthFrames.pop_front();
            continue;
        }
        else if (colorT + maxTdiff < depthT)
        {
            colorFrames.pop_front();
            continue;
        }
        depthFrames.pop_front();
        colorFrames.pop_front();
        lk.unlock();


        // Show depth frame
        Mat d8, dColor;
        depthFrame.frame.convertTo(d8, CV_8U, 255.0 / 2500);
        applyColorMap(d8, dColor, COLORMAP_OCEAN);
        imshow("Depth (colored)", dColor);


        // Show color frame
        imshow("Color", colorFrame.frame);


        // Exit on Esc key press
        int key = waitKey(1);
        if (key == 27) // ESC
        {
            isFinish = true;
            break;
        }
    }
}

在上面的代码片段中，执行会一直阻塞，直到两个帧列表中都存在一些帧。当有新帧时，会检查它们的时间戳——如果差异超过半个帧周期，则丢弃其中一帧。如果时间戳足够接近，则将两帧配对。现在我们有两帧：一帧包含彩色信息，另一帧包含深度信息。在上面的示例中，获取到的帧只是用 cv::imshow 函数简单地显示出来，但你可以在这里插入任何其他的处理代码。

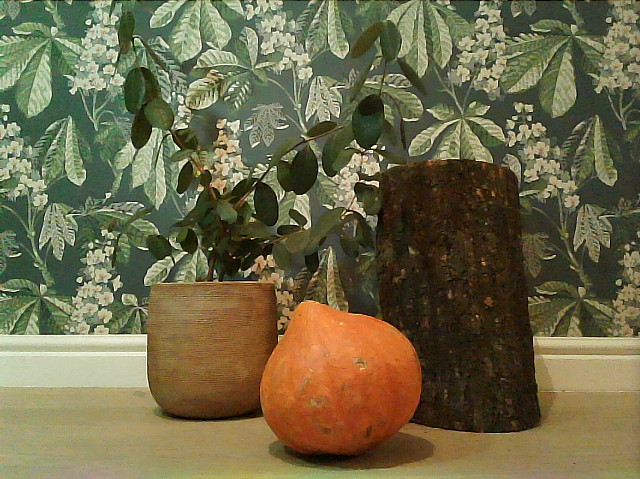

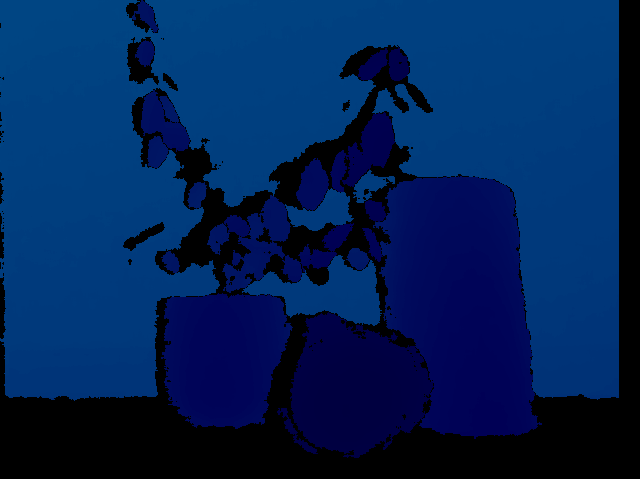

在示例输出中，你可以看到表示同一场景的彩色帧和深度帧。仅看彩色帧很难区分真实的植物叶片和画在墙上的叶片，但深度数据让这一切变得容易。

完整的实现可以在 openni_orbbec_astra.cpp 中找到，位于 samples/cpp/tutorial_code/videoio 目录下。
