模板匹配

本教程中你将学到如何：

• 使用 OpenCV 函数 matchTemplate() 在一个图像块与一幅输入图像之间搜索匹配
• 使用 OpenCV 函数 minMaxLoc() 在给定数组中寻找最大值与最小值（及其位置）。

理论

什么是模板匹配？

模板匹配（template matching）是一种在一幅图像中寻找与模板图像（图像块 patch）匹配（相似）区域的技术。

虽然图像块必须是矩形，但矩形的某些部分可能并不相关。在这种情况下，可以使用一个掩膜来隔离图像块中应当用于匹配的那一部分。

它是如何工作的？

• 我们需要两个主要组件：

  1. 源图像（I）： 我们期望在其中找到与模板图像匹配的图像
  2. 模板图像（T）： 将与源图像进行比较的图像块

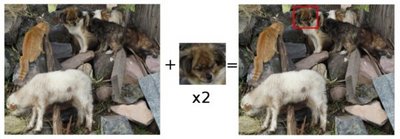

  我们的目标是检测匹配度最高的区域：

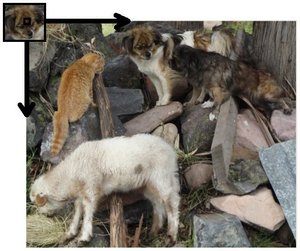

• 为识别匹配区域，我们需要通过滑动的方式将模板图像与源图像进行比较：

• 所谓滑动，是指每次将图像块移动一个像素（从左到右、从上到下）。在每个位置都计算一个度量，用以表示该位置处匹配“好”还是“坏”（或者说图像块与源图像该特定区域的相似程度）。

• 对于 T 在 I 上的每个位置，你将该度量存储在结果矩阵 R 中。R 中的每个位置 $(x,y)$ 都包含匹配度量：

  上图是用度量 TM_CCORR_NORMED 滑动图像块所得的结果 R。最亮的位置表示最高匹配。可以看到，红圈标记的位置很可能是取值最高的位置，因此该位置（以该点为一个角、宽高等于图像块的矩形）被视为匹配。

• 实际中，我们使用函数 minMaxLoc() 在 R 矩阵中定位最高值（或根据匹配方法类型，定位最低值）

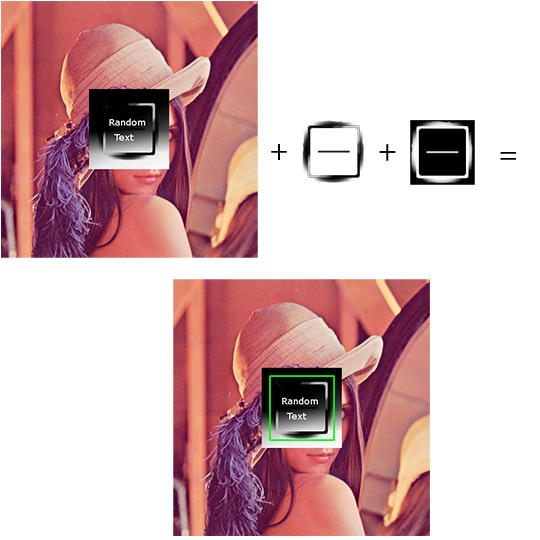

掩膜是如何工作的？

• 如果匹配需要使用掩膜，则需要三个组件：

  1. 源图像（I）： 我们期望在其中找到与模板图像匹配的图像
  2. 模板图像（T）： 将与源图像进行比较的图像块
  3. 掩膜图像（M）： 掩膜，一幅对模板进行遮罩的灰度图像

• 目前只有两种匹配方法接受掩膜：TM_SQDIFF 与 TM_CCORR_NORMED（关于 opencv 中可用的所有匹配方法，见下文说明）。

• 掩膜必须与模板具有相同的尺寸

• 掩膜的深度应为 CV_8U 或 CV_32F，且通道数与模板图像相同。在 CV_8U 情况下，掩膜的值被视为二值（即零与非零）。在 CV_32F 情况下，值应落在 [0..1] 范围内，模板像素将与对应的掩膜像素值相乘。由于示例中的输入图像类型为 CV_8UC3，掩膜也作为彩色图像读入。

OpenCV 中有哪些可用的匹配方法？

好问题。OpenCV 在函数 matchTemplate() 中实现了模板匹配。可用方法共 6 种：

1. method=TM_SQDIFF

   $R(x,y)= \sum _{x',y'} (T(x',y')-I(x+x',y+y'))^2$

2. method=TM_SQDIFF_NORMED

   $R(x,y)= \frac{\sum_{x',y'} (T(x',y')-I(x+x',y+y'))^2}{\sqrt{\sum_{x',y'}T(x',y')^2 \cdot \sum_{x',y'} I(x+x',y+y')^2}}$

3. method=TM_CCORR

   $R(x,y)= \sum _{x',y'} (T(x',y') \cdot I(x+x',y+y'))$

4. method=TM_CCORR_NORMED

   $R(x,y)= \frac{\sum_{x',y'} (T(x',y') \cdot I(x+x',y+y'))}{\sqrt{\sum_{x',y'}T(x',y')^2 \cdot \sum_{x',y'} I(x+x',y+y')^2}}$

5. method=TM_CCOEFF

   $R(x,y)= \sum _{x',y'} (T'(x',y') \cdot I'(x+x',y+y'))$

   其中

   $\begin{array}{l} T'(x',y')=T(x',y') - 1/(w \cdot h) \cdot \sum _{x'',y''} T(x'',y'') \\ I'(x+x',y+y')=I(x+x',y+y') - 1/(w \cdot h) \cdot \sum _{x'',y''} I(x+x'',y+y'') \end{array}$

6. method=TM_CCOEFF_NORMED

   $R(x,y)= \frac{ \sum_{x',y'} (T'(x',y') \cdot I'(x+x',y+y')) }{ \sqrt{\sum_{x',y'}T'(x',y')^2 \cdot \sum_{x',y'} I'(x+x',y+y')^2} }$

代码

• 这个程序做什么？

  • 载入一幅输入图像、一个图像块（模板），以及可选的一个掩膜
  • 使用 OpenCV 函数 matchTemplate() 配合前述 6 种匹配方法中的任意一种执行模板匹配。用户可通过在 Trackbar 中输入选择来选用方法。若提供了掩膜，则它只会用于支持掩膜的方法
  • 对匹配过程的输出进行归一化
  • 定位匹配概率最高的位置
  • 在最高匹配对应的区域周围绘制一个矩形

• 可下载代码：点击 这里

• 代码一览： 代码见下方示例

• 可下载代码：点击 这里

• 代码一览： 代码见下方示例

• 可下载代码：点击 这里

• 代码一览： 代码见下方示例

说明

• 声明一些全局变量，例如图像、模板与结果矩阵，以及匹配方法和窗口名称：

• 载入源图像、模板，并在匹配方法支持的情况下，可选地载入一个掩膜：

• 创建 Trackbar 以输入要使用的匹配方法种类。检测到变化时即调用回调函数。

• 我们来看回调函数。首先，它拷贝源图像：

• 执行模板匹配操作。参数自然是输入图像 I、模板 T、结果 R 以及匹配方法（由 Trackbar 给出），以及可选的掩膜图像 M。

• 我们对结果进行归一化：

• 我们使用 minMaxLoc() 定位结果矩阵 R 中的最小值与最大值。

• 对于前两种方法（TM_SQDIFF 与 TM_SQDIFF_NORMED），最佳匹配是最低值。对于其余所有方法，值越高表示匹配越好。因此，我们将对应的值保存到 matchLoc 变量中：

• 显示源图像与结果矩阵。在最高可能匹配区域周围绘制一个矩形：

结果

1. 用如下输入图像测试我们的程序：

   以及一个模板图像：

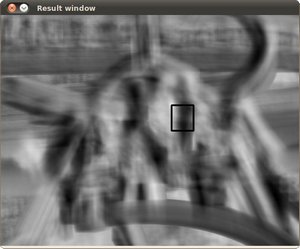

2. 生成如下结果矩阵（第一行是标准方法 SQDIFF、CCORR 与 CCOEFF，第二行是同样方法的归一化版本）。在第一列中，越暗表示匹配越好；对于另外两列，位置越亮则匹配度越高。

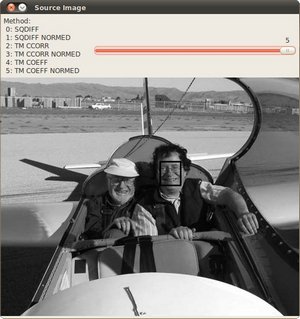

3. 正确匹配如下图所示（右侧那个人脸部周围的黑色矩形）。注意 CCORR 与 CCOEFF 给出了错误的最佳匹配，然而它们的归一化版本却匹配正确。这可能是因为我们只考虑了“最高匹配”，而没有考虑其他可能的高匹配。
