基于广义 Ballard 与 Guil 霍夫变换的目标检测

本教程中你将学到如何：

• 使用 cv::GeneralizedHoughBallard 与 cv::GeneralizedHoughGuil 来检测目标

示例

这个程序做什么？

1. 载入图像与模板

2. 借助 createGeneralizedHoughBallard() 实例化 cv::GeneralizedHoughBallard

3. 借助 createGeneralizedHoughGuil() 实例化 cv::GeneralizedHoughGuil

4. 为两种 GeneralizedHough 变体设置所需参数

5. 执行检测并显示找到的结果

注意：

• 这两种变体都不能直接实例化。必须使用相应的 create 方法。

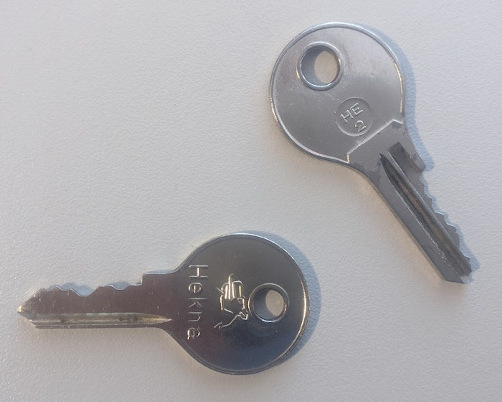

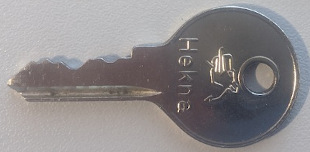

• Guil 霍夫非常慢。计算本教程所用“mini”文件的结果只需几秒钟。而对于分辨率更高的图像与模板（如下图所示），我的笔记本大约需要 5 分钟才能计算出结果。

代码

下面是本教程的完整代码。 代码见下方示例

说明

载入图像、模板并设置变量

位置向量将存放检测器找到的匹配项。 每个条目包含四个浮点值： position vector

• [0]：中心点的 x 坐标
• [1]：中心点的 y 坐标
• [2]：检测到的目标相对于模板的缩放比例
• [3]：检测到的目标相对于模板的旋转角度（以度为单位）

一个示例可能如下：[200, 100, 0.9, 120]

设置参数

寻找最优值往往需要反复试错，并且取决于诸多因素，例如图像分辨率。

运行检测

如前所述，这一步会花费一些时间，尤其是对于较大的图像以及使用 Guil 时。

绘制结果并显示图像

结果

蓝色矩形是 cv::GeneralizedHoughBallard 的结果，绿色矩形是 cv::GeneralizedHoughGuil 的结果。

如果参数没有完美地适配样本，要得到本例这样完美的结果是不太可能的。下面展示了一个参数不够完美时的示例。对于 Ballard 变体，本图中仅用黑点标出了结果的中心。其矩形会与上一张图相同。
